# 模块划分

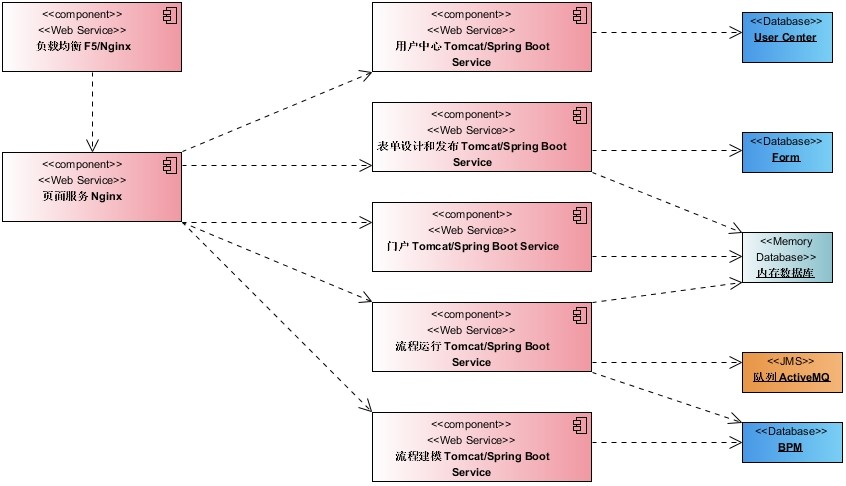

EIP系统划分为五个微服务，通过这五个微服务为用户提供灵活、开放、稳定可靠的企业级业务流程自动化及管理体系。
| 类库包（红色） | 系统包（蓝色） | |
|---|---|---|
| 角色 | 不实现具体的业务功能，每个类库包只提供相对单一的通用功能，例如：缓存处理、附件处理、物理表操作等等。 | 提供具体的业务功能，比如设计一张表单、配置一个流程、添加一个用户等等。 |
| 标准 | 按照Java interface提供接口或者直接提供实现类供其他包使用 | 按照http标准提供接口服务 |
| 原则 | 1. 可以依赖另外一个类库包，不能依赖系统包； 2. 可以实现另外一个类库包中的接口； 3. 依赖关系只能单向，不能相互依赖，也不能循环依赖。 | 1. 只能依赖类库包，不能依赖另外的系统包； 2. 需要用到其他系统包的接口服务时，通过调用http服务实现。 |
| 建议 | 1. 每个包职责相对单一； 2. 一个通用功能有多种实现方式时，定义为接口，通过独立的包来实现接口。 | 有一些类库包的部分功能也需要发布为http接口服务，可以在类库包中实现功能（实现rest controller），在系统包中装配（扫描对应的controller） |
# 技术框架
整个平台采用微服务架构，使用Spring Boot 2.X作为基础框架，其他主要框架如下表所示：
| 框架 | 版本 | 说明 |
|---|---|---|
| Spring Boot系列 | 2.0.1.Release | 微服务基础框架 |
| Spring Cloud系列 | 2.0.1.Release | 微服务治理框架 |
| Spring Web系列 | 5.0.5.Release | Web框架 |
| MyBatis | 3.4.5 | ORM框架 |
| PageHelper | 5.1.3 | 分页框架 |
| Druid | 1.1.8 | 数据库连接池 |
| Jackson | 2.9.5 | Json框架 |
| Groovy | 2.1.6 | 动态脚本框架 |
| Logback | 1.2.3 | 日志框架 |
| Freemarker | 2.3.28 | 模板框架 |
| Swagger | 2.8.0 | API文档工具框架 |

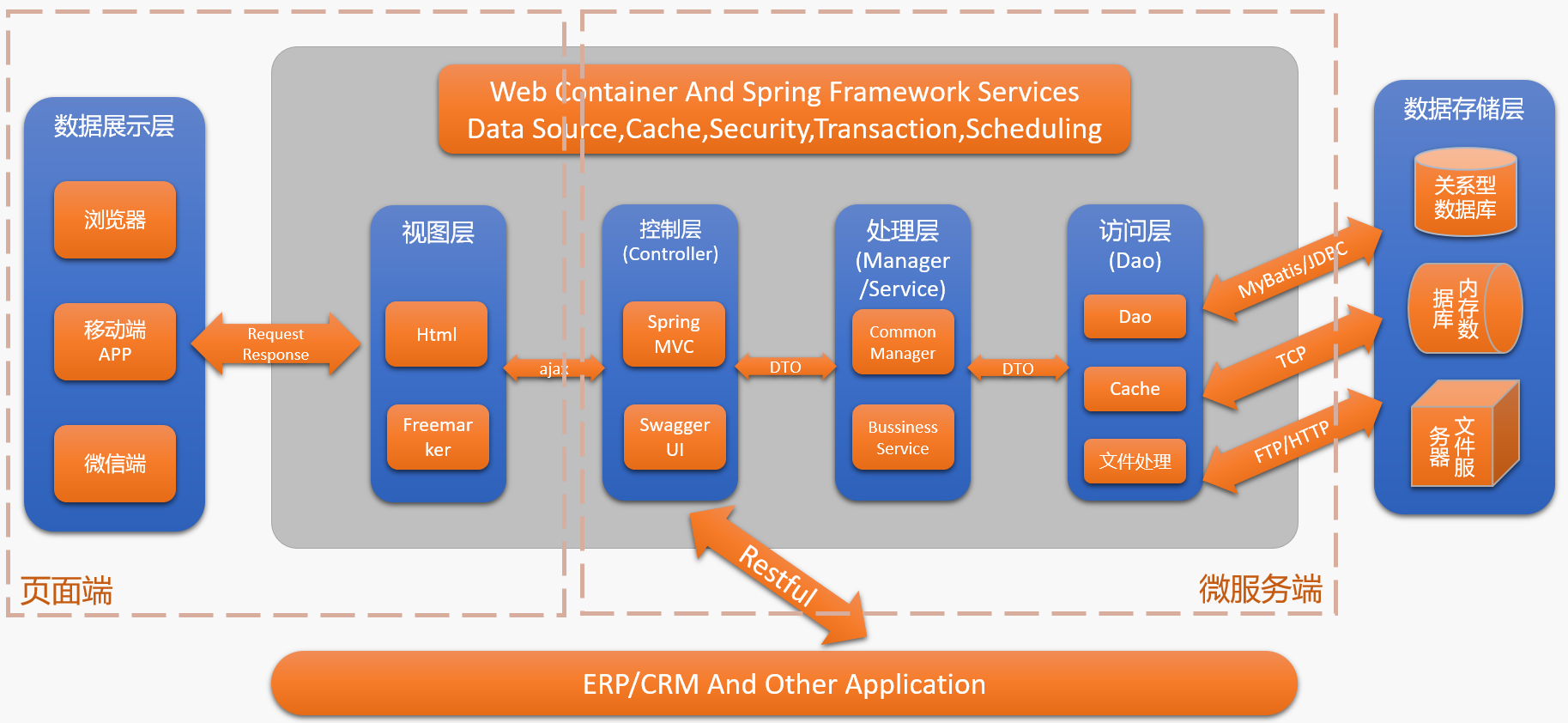

# 分层结构
# 微服务端
微服务端采用了标准的Spring MVC三层结构，由dao manager controller标准的三层构成，另外在类库包中对外提供的接口封装了一层service方便其他类库包或系统包引用。
实体层

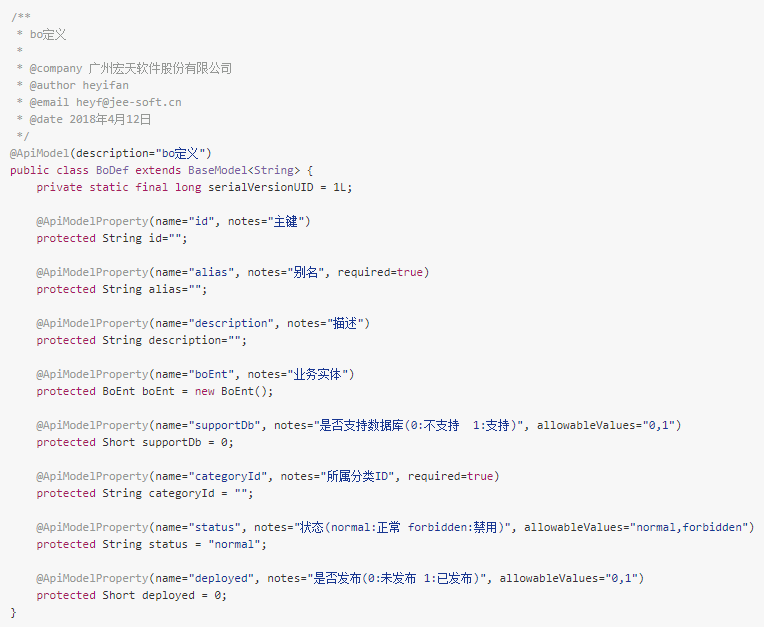

如下所示，实体类均继承自BaseModel，并指定泛型主键类型，实体类必须使用swagger的注解@ApiModel说明该实体类的作用，所有的属性都用注解@ApiModelProperty进行描述，对于必填的属性需要在注解中注明required=true，对于有可选值得属性可以指定allowableValues进行值范围约束。
dao层

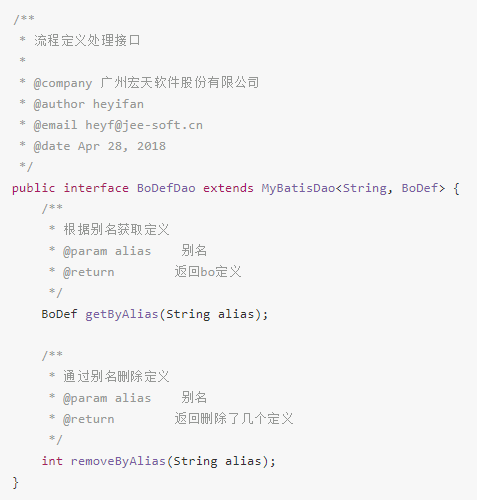

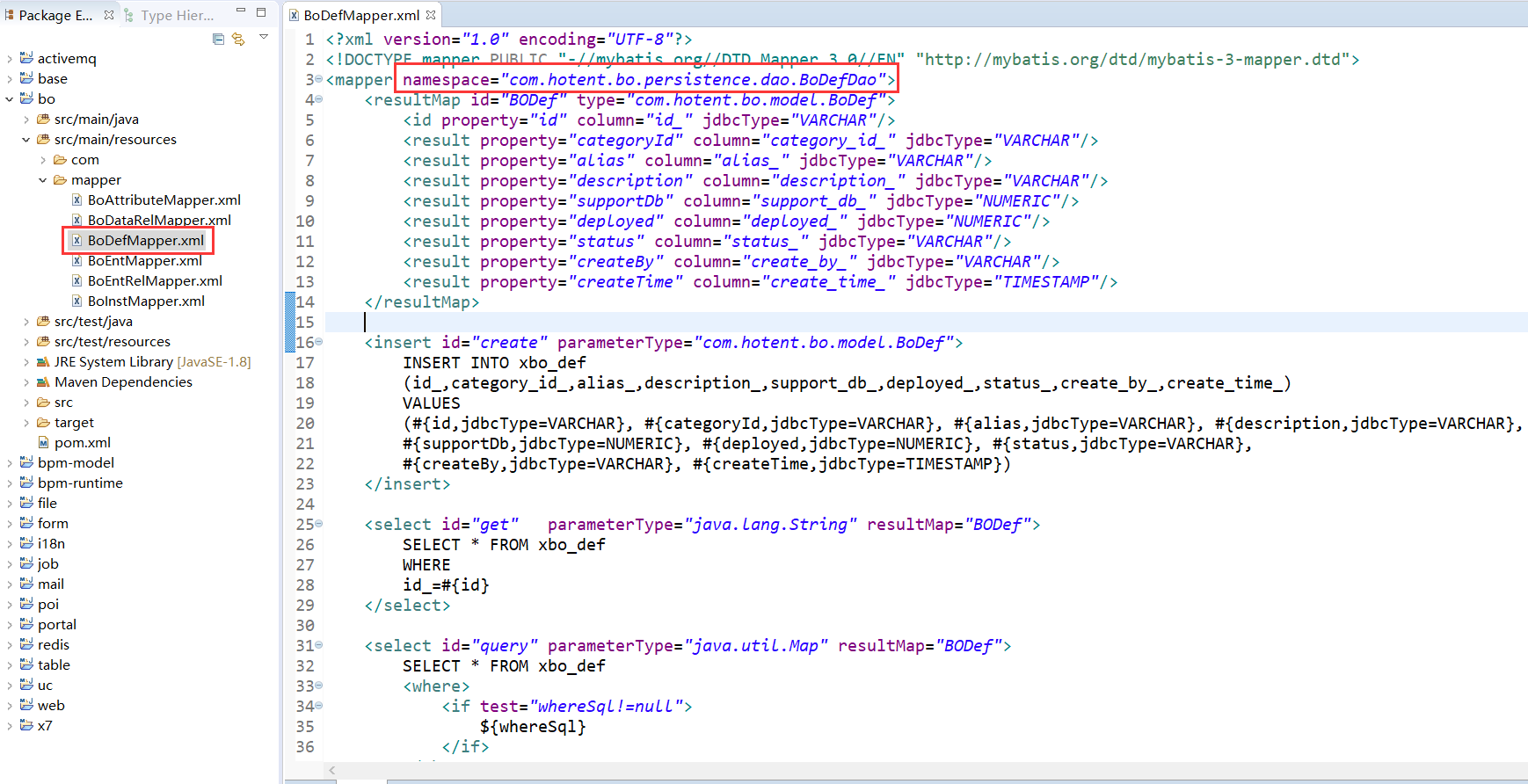

mapper文件的命名方式为 实体类名Mapper.xml 的格式，统一放在每个包的 src/main/resources/mapper 目录下面。mapper文件中namespace指向dao类，dao的命名方式为实体类名Dao.java，如下图所示:
dao文件为一个接口，不是一个实现类，这个接口继承自MyBatisDao，在MyBatisDao中提供了基础的增删改查方法。dao有两个泛型需要指定，第一个泛型是主键的类型，第二个泛型是对应的实体类。
manager层

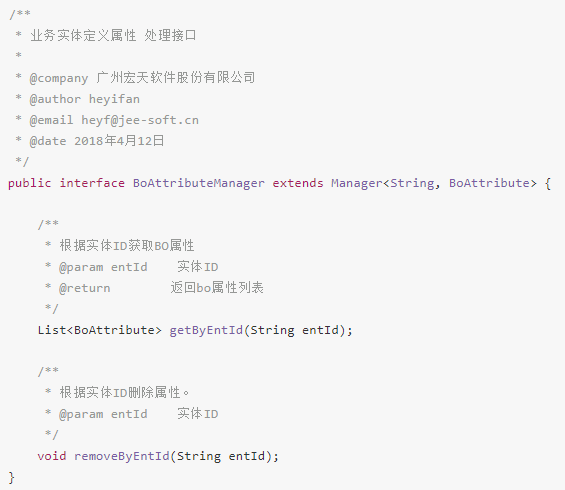

manager分为接口和实现类，manager的命名方式为实体类名Manager.java,例如BoDefManager接口和BoDefManagerImpl实现类，其中接口扩展自Manager，实现类继承自AbstractManagerImpl类并实现BoDefManager接口。在接口和实现类中均需指定两个泛型，第一个为主键的数据类型，第二个为对应的实体类。
controller层
controller层的命名方式为实体类Controller.java，继承自BaseController，类上有三个注解：
@RestController 表明其是一个restful控制类
@RequestMapping("/bo/def/v1/") 标明了其映射的路径
@Api(tags="BoDefController") 用以生成swagger在线接口文档
在每一个方法上需要添加两个注解:
@RequestMapping(value="list", method=RequestMethod.POST, produces={"application/json; charset=utf-8" }) 该方法对应的地址，该方法对应的restful请求类型及支持的数据格式
@ApiOperation(value = "获取bo定义列表（带分页信息）", httpMethod = "POST", notes = "获取bo定义列表" 用于生成swagger文档
列表方法使用QueryFilter作为入参，该参数封装了通用查询和分页信息；返回值为PageList<?>，该参数的泛型为对应的实体类，在该返回值中包含了分页信息和列表数据。
方法可以直接throws异常信息，异常消息的处理和记录会统一在BaseController中进行。
特别说明
- QueryFilter和PageBean等辅助查询对象只到manager层，不允许在dao层中使用；
- PageBean和Page都是分页辅助类，前者用作分页查询使用，后者为返回分页信息使用，构建分页查询条件时使用PageBean，不允许使用Page;
- 实体类需要转为json数据，json数据也需要实例化为实体类，整个项目使用jackson作为json处理框架，不允许再引入gson或fastjson;

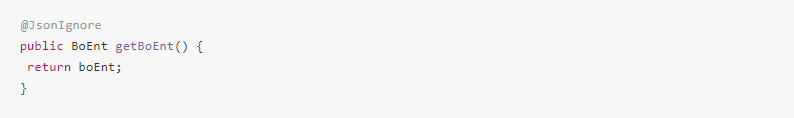

- 实体类与json的转换过程中，有属性不参与转换时在该属性的get方法上添加@JsonIgnore注解;

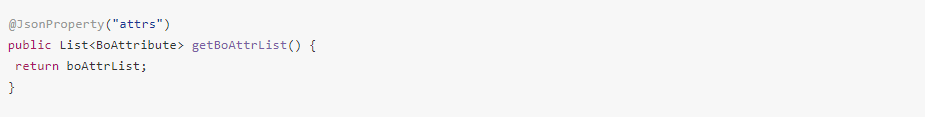

- 实体类与json转换中，有的属性需要另外命名为其他名称时使用@JsonProperty注解。
# 页面端
前端页面采用单页面应用的结构，样式框架采用Bootstrap3 + Font-awesome图标库。JavaScript框架采用了AngularJs 1.5 + jQuery 3.1.1。

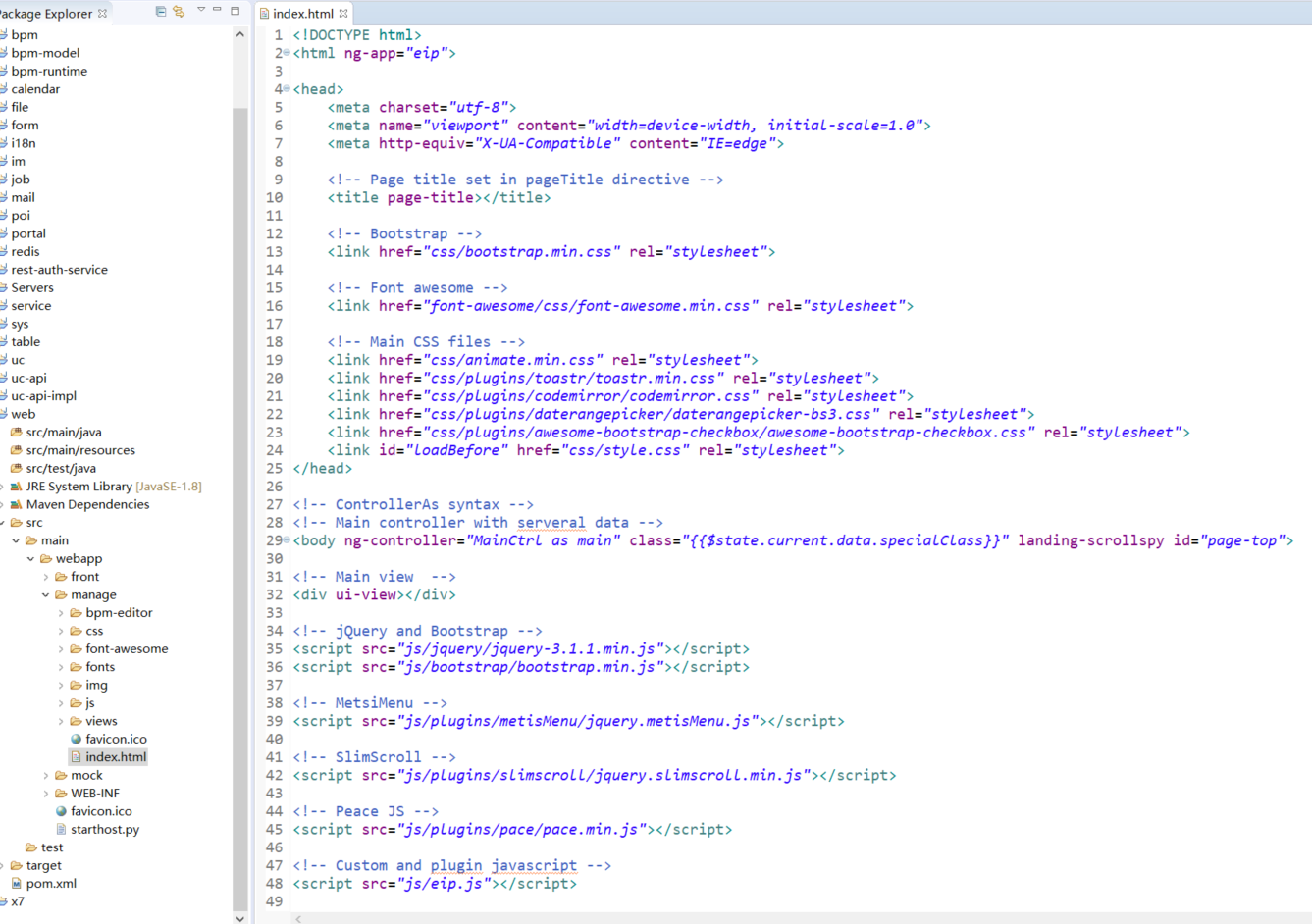

整个系统只有一个index.html是完整的页面，通用的css文件和js文件在该页面引入，如下图所示：

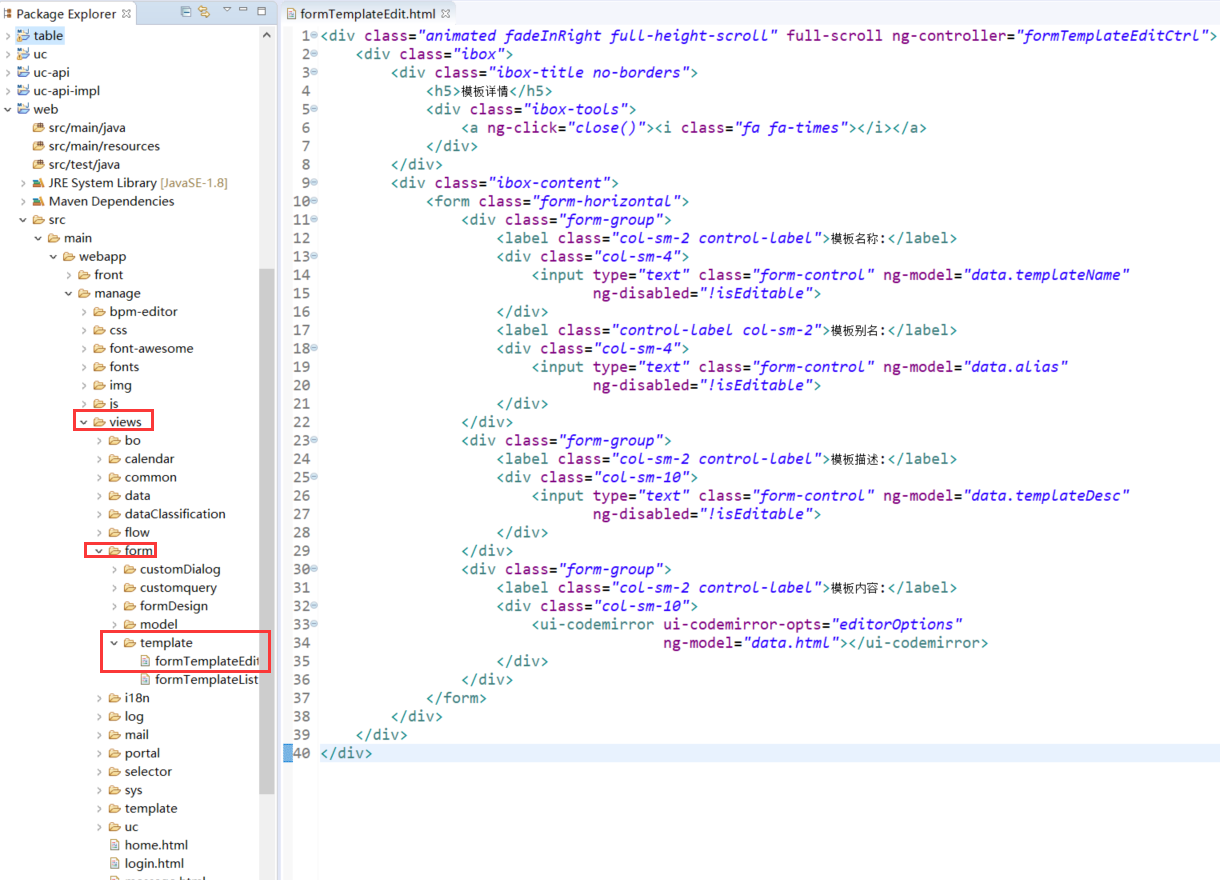

其他的功能页面只有html片段，通过ui-router实现前端路由。功能页面的html代码如下图所示。

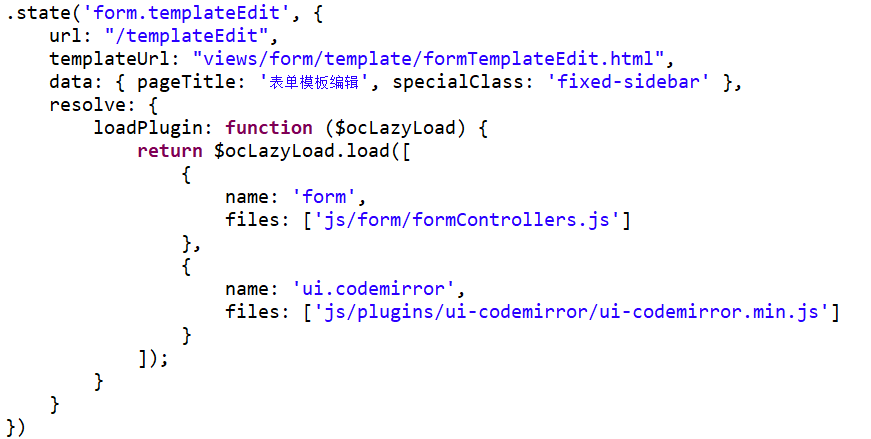

在ui-router中注册路由时，可以指定页面需要加载的js、css资源，这里指定的资源采用懒加载的方式，只有访问到该页面的时候才会加载这些资源。
