1.功能说明

数据建模用于设置表单中的使用的字段类型及数据结构，新增建模板总共分为三大部分:业务对象、实例列表、字段列表；

使用场景，例：

预算申请流程实现

1）由项目经理发起

2）基本信息：申请人、申请部门、申请时间、所属项目、项目部门、销售总监、预算金额等（项目信息自动带出）

3）费用预算：金额、事由等（一个项目多种费用产生）

根据需求需要创建三个实例：

1）主表：存放基本信息字段

2）子表：存放费用信息

以上三个实体都有对应关系，一个项目（主）可以对应有多个成员（子）因此，我们需要对实体表的关系进行定义，且对应关系为一对多

注：建模支持多级子表；

2.操作说明

2.1添加建模

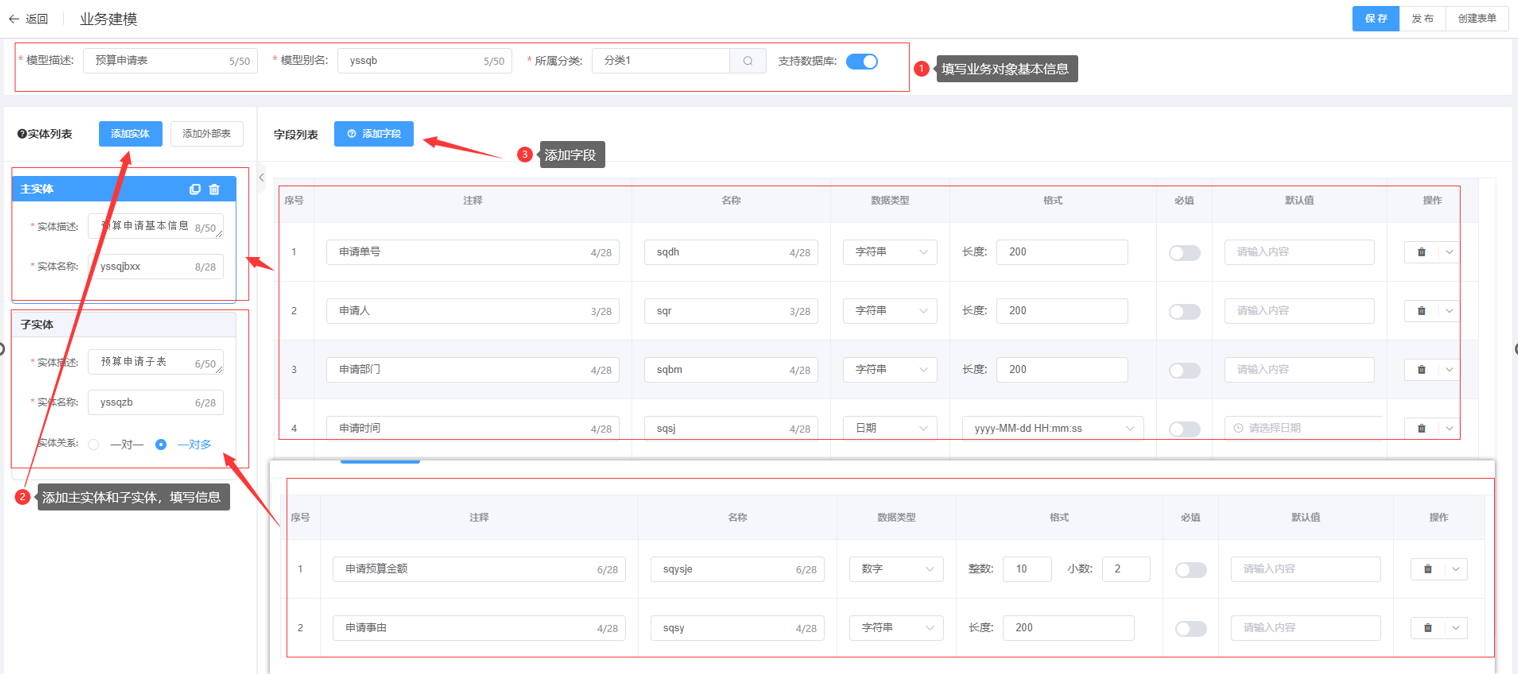

第一步：【设计中心】→【表单设计】→【数据建模】，点击“添加”；

第二步：填写业务对象、实体、字段信息；

第三步：填写完毕，点击“保存”；

① 业务对象-名词解释

1. 描述：业务对象名称，*必填；
2. 别名：根据描述拼音首字母自动生成，可修改，*必填；
3. 分类：设置建模的分类，方便归类和查找，*必填；
4. 支持数据库：是否在数据库中创建表，不支持数据库则不在数据库中生成表，仅使用建模的数据结构，默认为支持数据库；输入的数据会存储在form_bo_int表中；

② 实体列表-名词解释

1. 实体描述：即实体名称，*必填
2. 实体名称：根据描述拼音首字母自动生成，可修改，*必填；
3. 关系：一对一（即在表单中子表只能添加一条数据），一对多（即在表单中子表能添加多条数据）；默认选择为一对多；

③ 字段列表-名词解释

1. 注释：用于表单中字段显示的名称，*必填；
2. 名称：字段的名称是唯一的（*必填、会根据注释的拼音首字母自动生成）；
3. 必填：设置字段是否为必填（当必填按钮显示为绿色则为必填）；
4. 数据类型：设置字段的数据类型（类型包括：字符串、数字型、日期型、大文本），数据类型选择“日期”时需要设置日期的格式，默认是“yyyy-MM-dd HH:mm:ss”，可以修改为“yyyy-MM-dd”；数据类型选择“数字型”时，默认数字的整体长度是10，整数位10位，小数位0位，可以修改小数位的长度。
5. 属性长度：设置字段的属性长度，即这个字段最多可以存储多少字（字符串类型时，默认长度为50，可修改）；
6. 默认值：设置字段的默认值；
7. 操作： 删除字段（已生成表的字段可进行逻辑删除，删除后新增的表单不显示已删除的字段，删除前创建的表单不受影响）；

④ 实体列表新增建模页面按钮说明名词解释

1. 保存：保存新增的建模信息；
2. 发布：保存并发布建模；
3. 创建表单：若建模未保存，则保存建模并跳转到新增表单页面；若建模已保存，则发布表单并跳转到新增表单页面；
4. 取消：取消操作，并返回到建模管理列表页面；

注：『新增建模』中的“别名”、“实体名称”、“名称”必须是唯一的；

2.2编辑建模

点击【数据建模】列表中建模描述名，进入『业务建模』页面，即可修改建模

以下分两种情况对编辑建模进行说明

建模未发布时，进行修改建模操作：

未发布的建模可以修改建模中所有的内容；

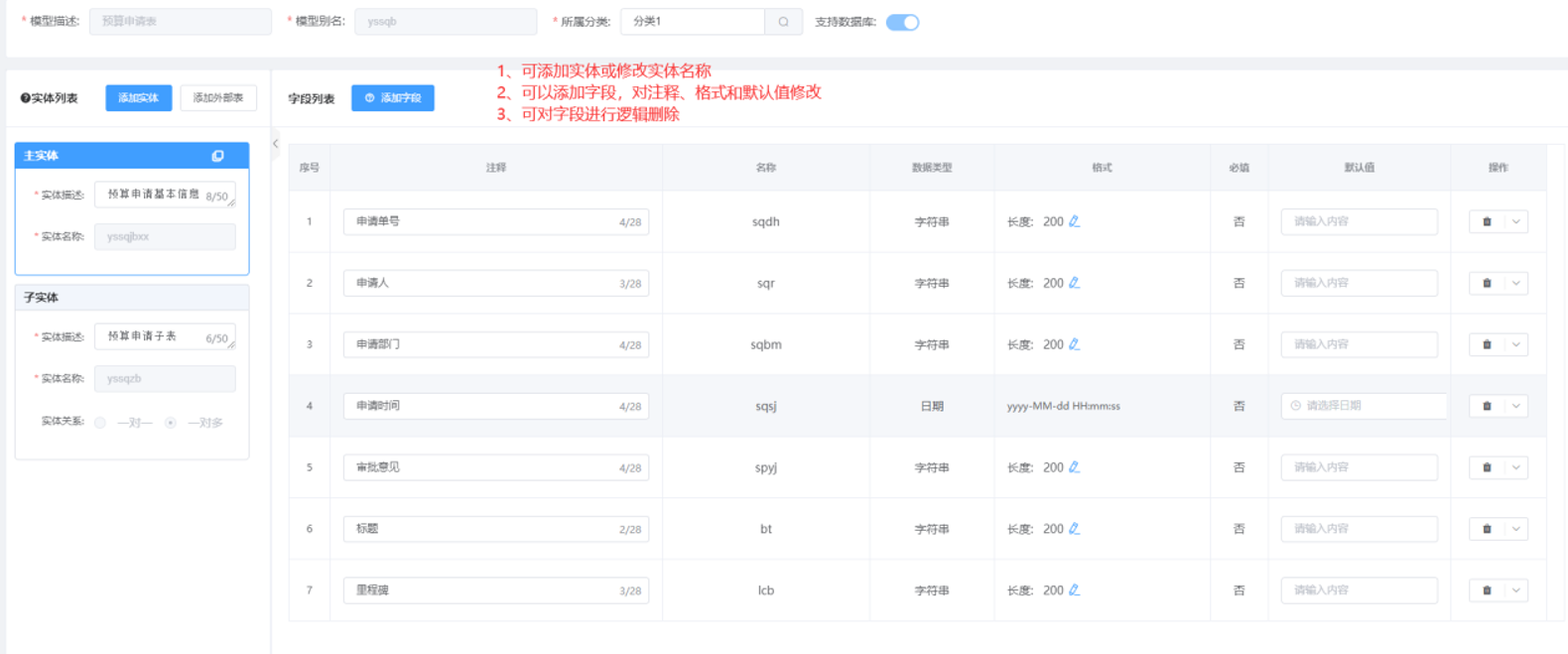

建模已发布，进行修改建模操作：

已发布的建模，不可修改业务对象、实体及字段属性；可对字段进行逻辑删除，可继续添加字段；

2.3发布建模

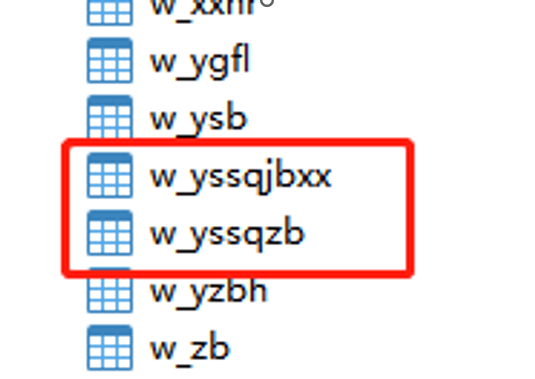

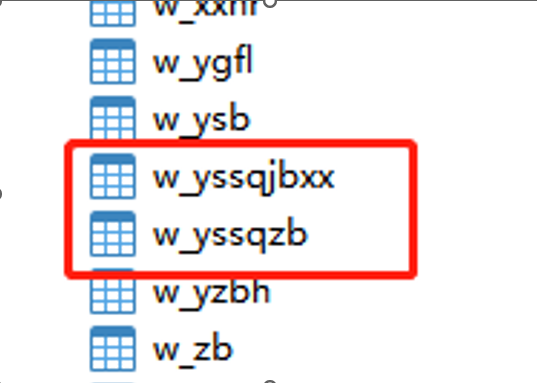

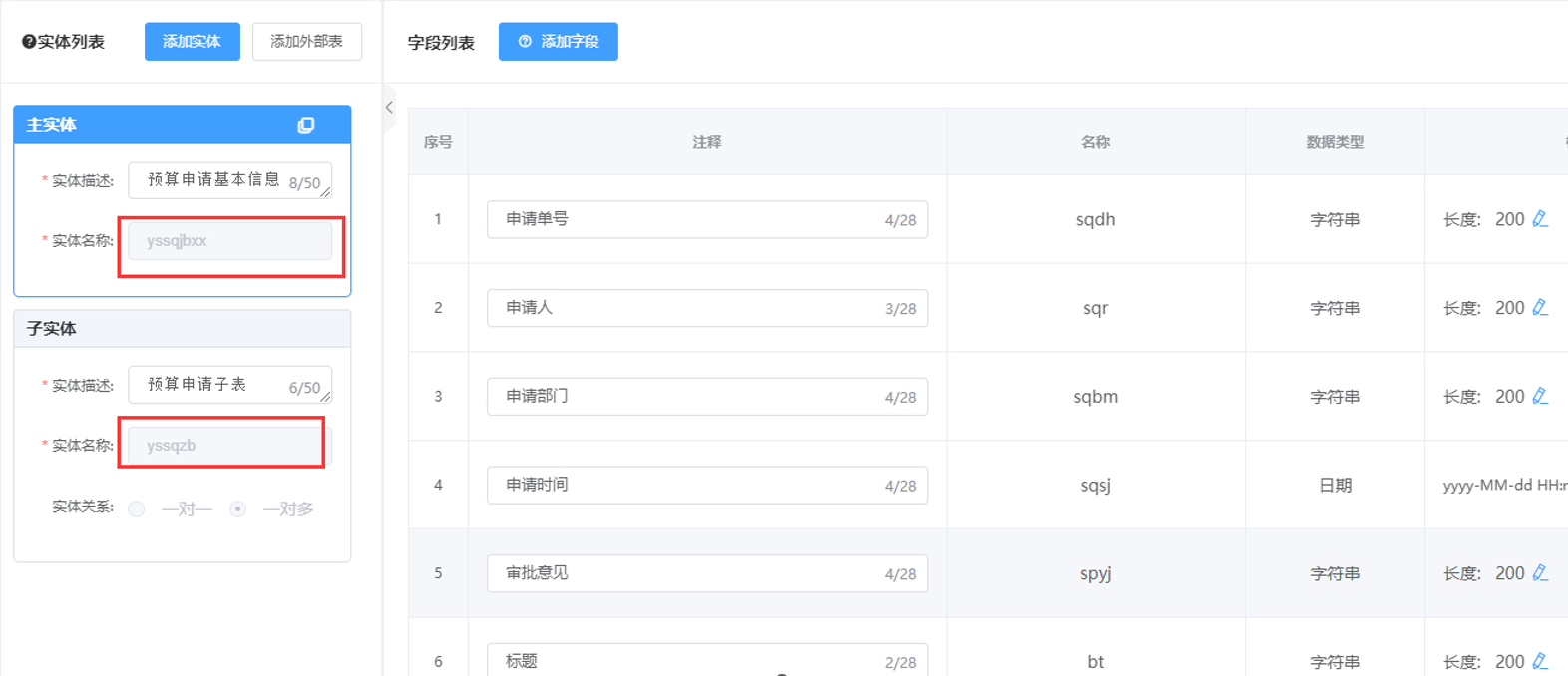

发布建模即在数据库中生成对应的表，以下图申请预算流程为例，建模中创建了两个实体，发布后，分别在数据库中生成两个表，表名规则是w_（实体名称）

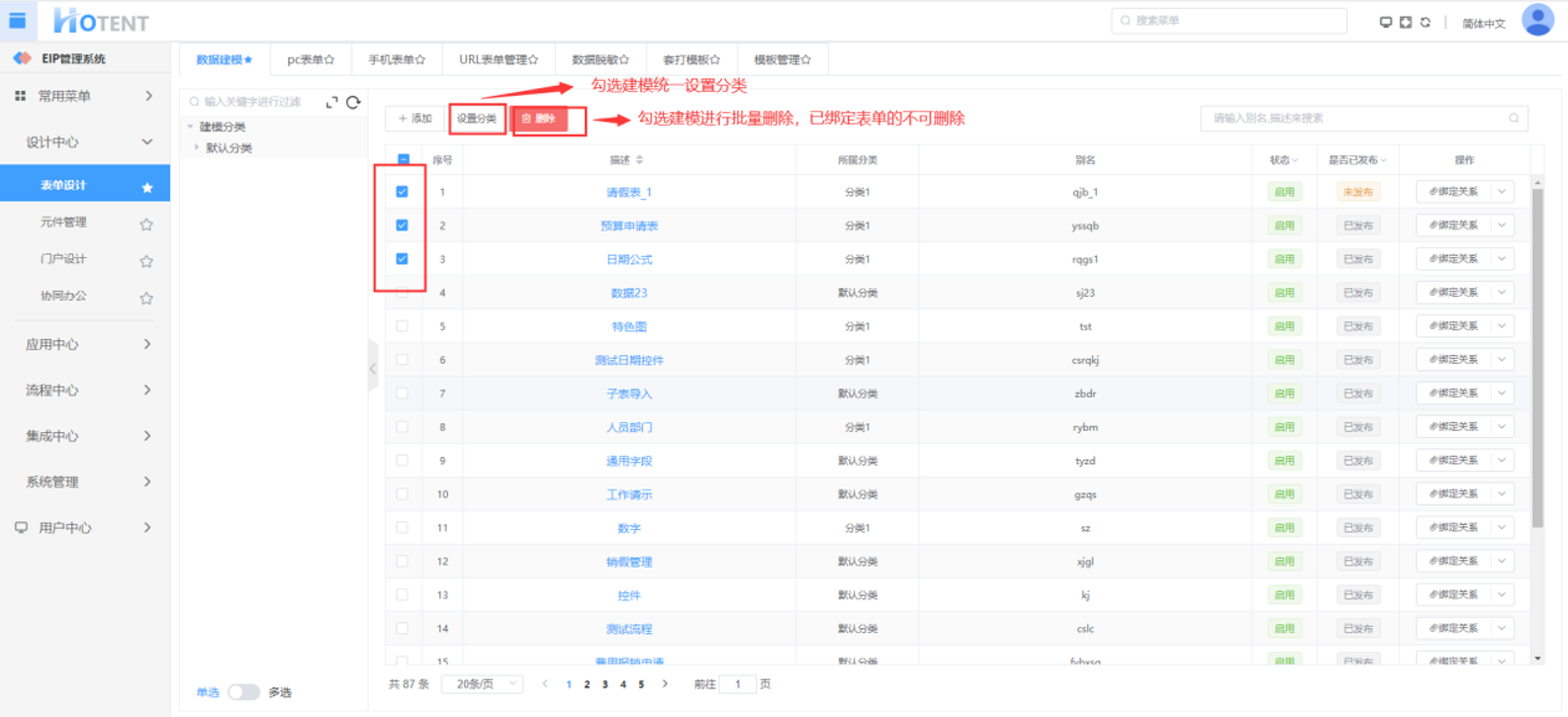

2.4删除建模

1.未发布的建模，可直接删除；

2.已发布的建模，未绑定表单，可直接删除，在数据库生成对应的表也会表删除

1.未发布的建模，可以直接删除实体字段

2.已发布的建模，删除字段只是逻辑删除，只是在新建表单的时候，选择不了这个字段，实际这个字段还是存在对应的数据表中，对应已经生成的表单不受影响
