流程状态通知方案

2021-01-16 17:28:18
邱喜达
原创
296
摘要:通过设置脚本,调用外部接口,将流程数据传到外部接口中

1.1  场景描述

每个任务审批完成后,需要调用外部系统的接口,把本系统的参数传递到外部系统进行存储。

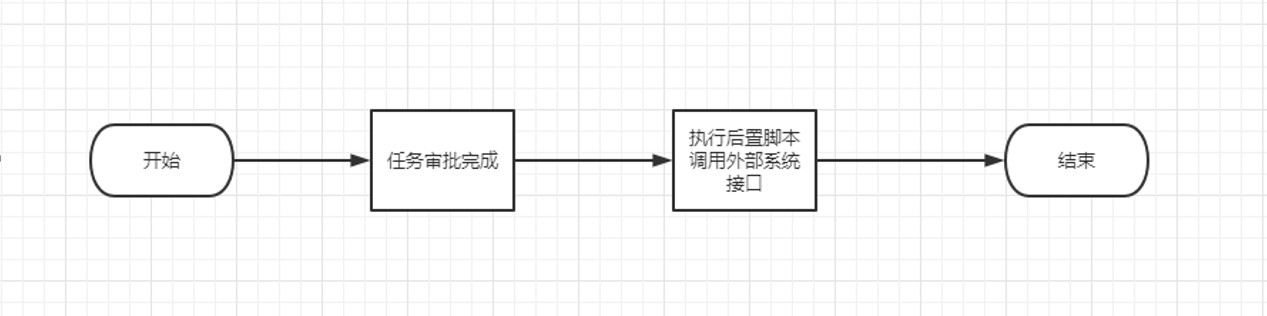

1.2  场景流程图

1.3 引用功能

流程管理:流程后置脚本、流程变量、常用脚本

1.4  操作步骤

1.4.1 新增后置脚本

bpmRunTime模块中找到ScriptImpl类,在类中新增流程状态通知的方法,在方法中可以通过ActionCmd cmd = ContextThreadUtil.getActionCmd();获取到cmd对象,cmd中有流程相关的变量,如流程实例ID、流程变量、动作,详细可查看附录1.5或代码。

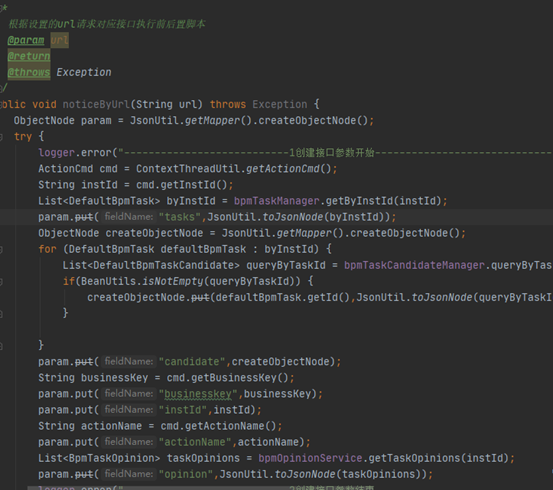

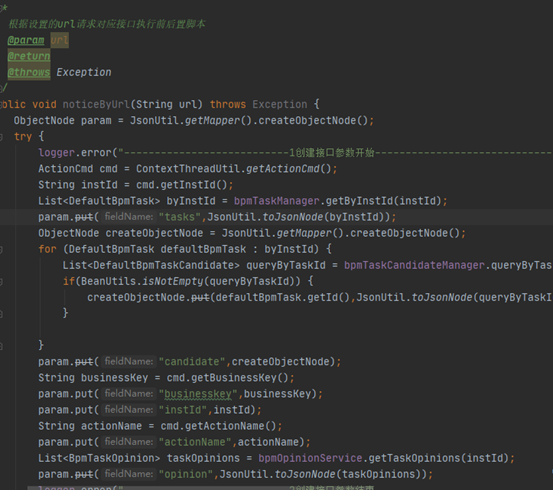

把获取到的流程相关变量,通过RestTemplete发送到对应外部系统的接口。部分代码如下。


1.4.2 添加脚本到系统

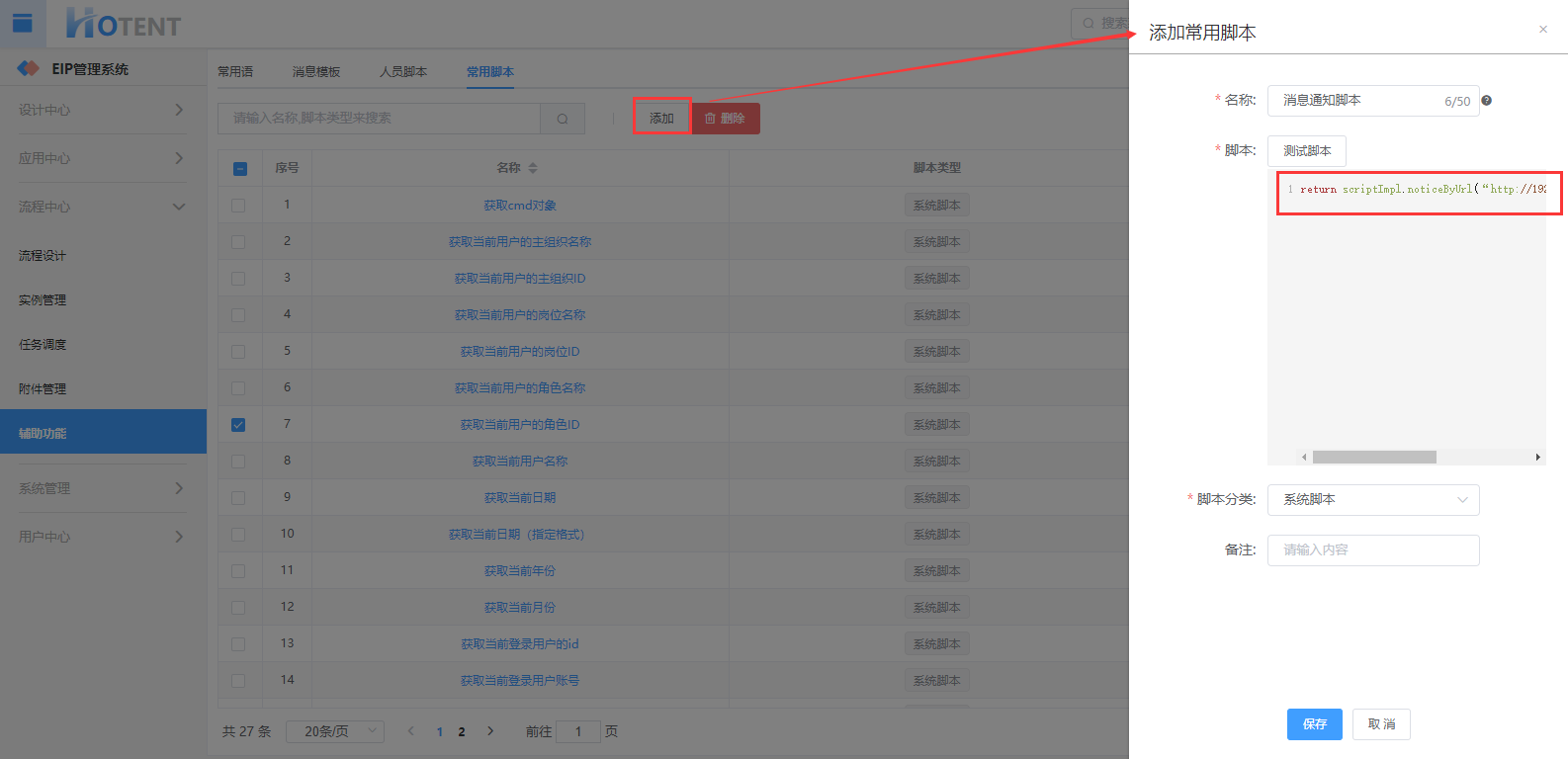

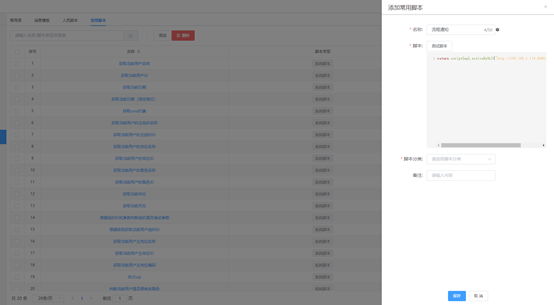

在【流程中心】>【辅助功能】>【常用脚本】中,点击添加,在弹框中填写名称,然后在脚本输入框中填写响应脚本,如return scriptImpl.noticeByUrl(http://192.168.1.174:8088/bpm/complete),点击测试,测试通过后选择脚本分类为系统脚本,点击保存,把新写的脚本添加到系统中去。

1.4.3 流程中选择后置事件

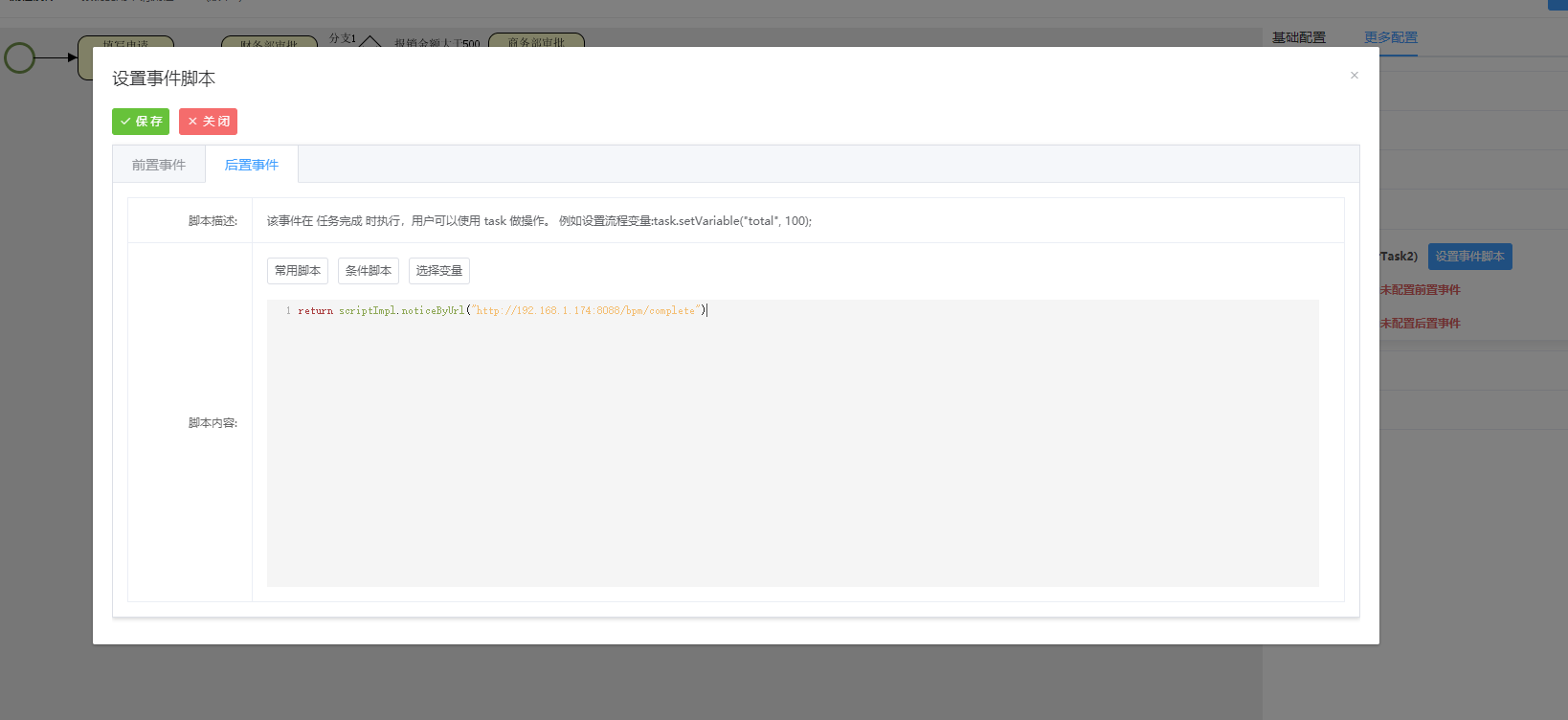

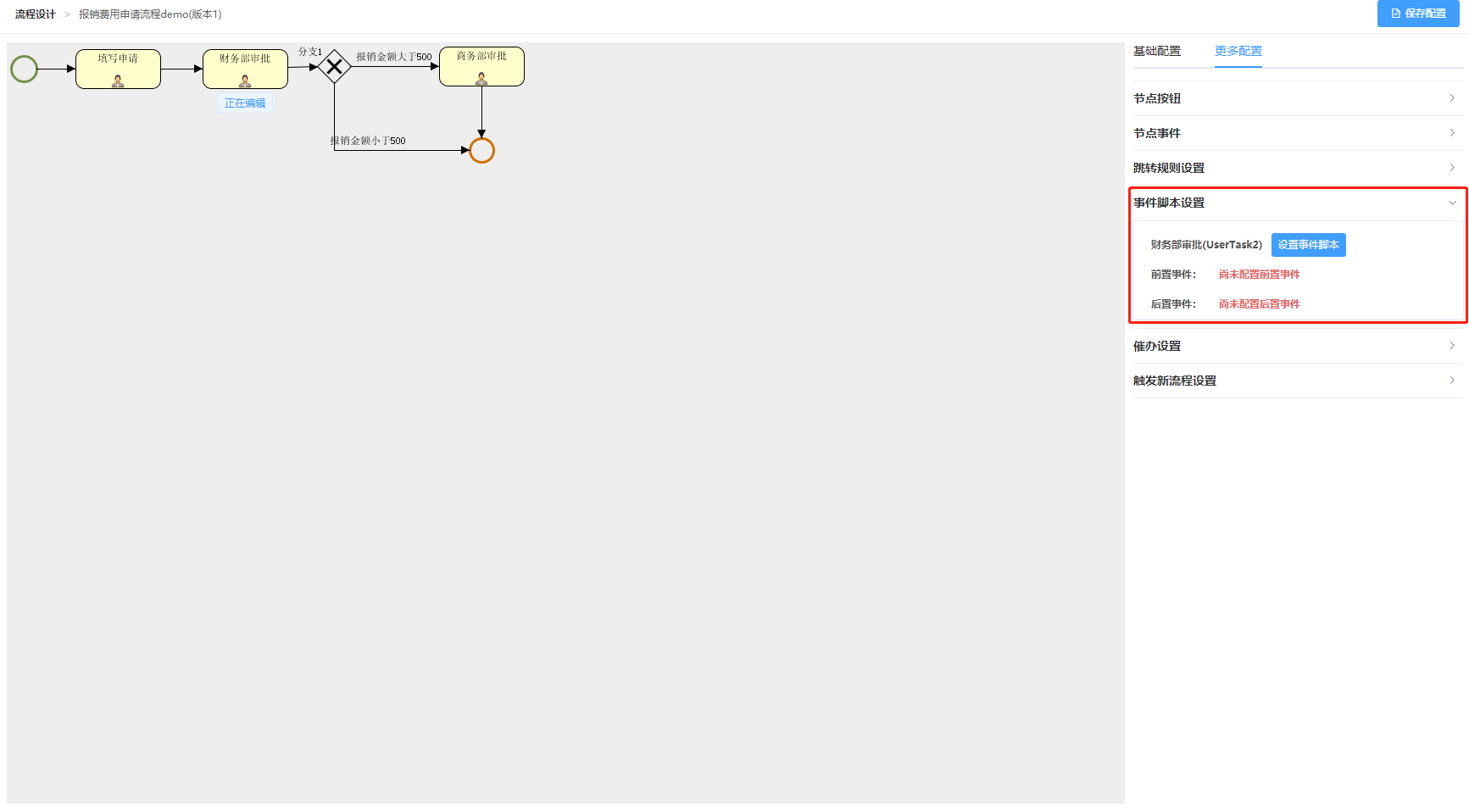

点击选择需要进行状态通知的节点,点击更多设置>事件脚本设置>设置事件脚本>后置事件>常用脚本>选择刚才添加的脚本,最后点击保存。在任务在该节点审批完成后即可调用此脚本,然后脚本把参数传递到外部系统。


1.4.4 添加流程变量

除了直接在脚本中添加参数进行传参,也可以通过在流程设置流程变量进行配置。

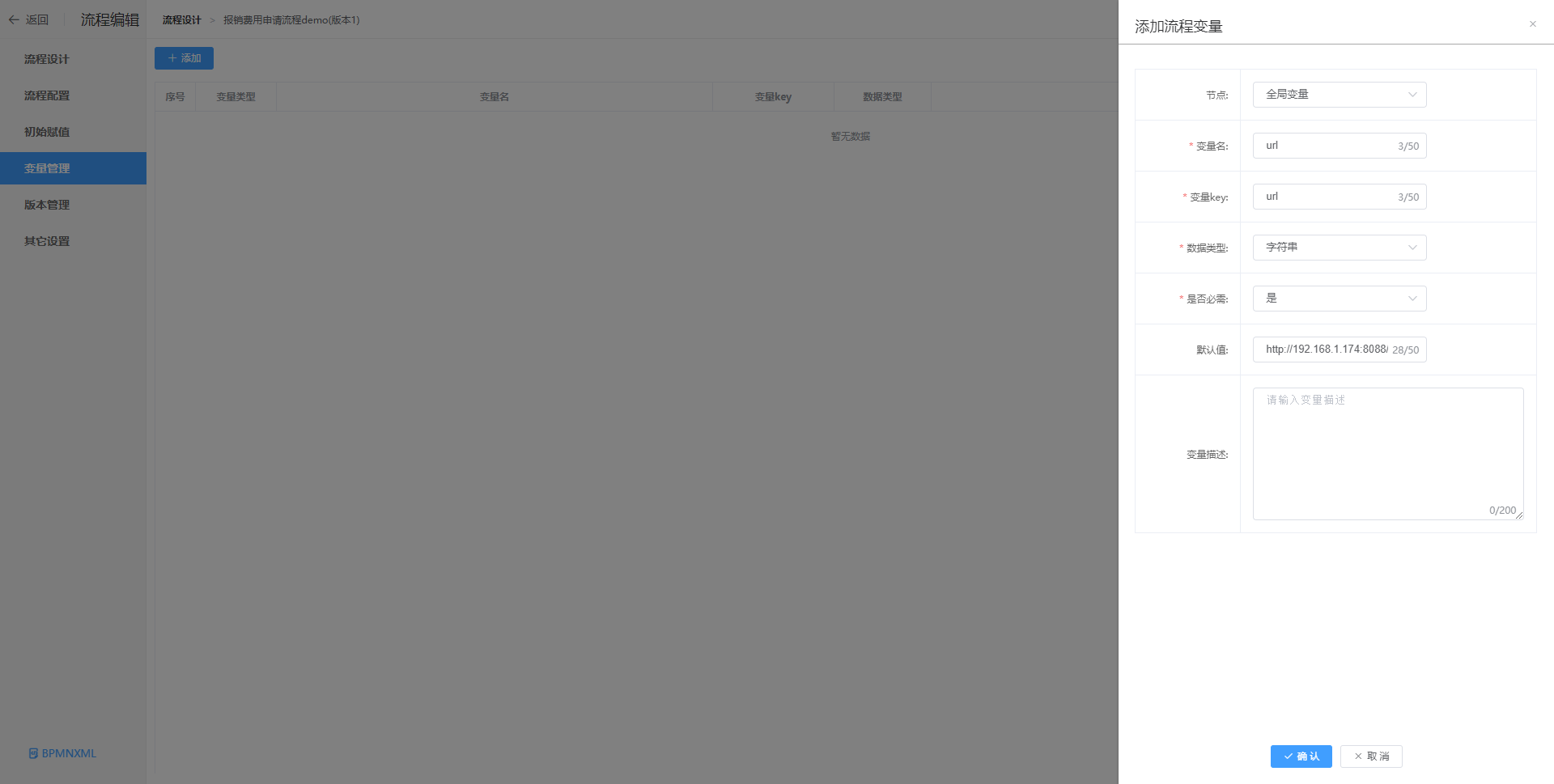

在流程编辑页面,选择变量管理,添加全局变量,设置相应的Key、类型和默认值后保存。如果使用接口启动流程,可以修改变量的值。

在脚本中就可以通过cmd.getVariables()获取配置的流程变量。

1.5  附录

ActionCmd方法描述

方法

描述

getVariables()

流程变量

getGateways()

当前线程记录已添加的网关堆栈

getFormKey()

表单Key

getTransitVars()

临时变量

getBpmIndentities()

下一步节点执行人

getDestination()

目标节点

getInstId()

流程实例ID

getNotifyType()

通知类型

getDataNode()

业务数据模式

getBusData()

bojson数据

getBusinessKey()

业务主键

getActionName()

动作名称

getDataPair()

业务数据对
