• 功能说明

根据不同的策略统计本系统上的流程状态并生成报表；该报表可设置为栏目并显示在首页布局中；

操作步骤

• 流程报表的使用方法

使用场景：配置一个流程报表用来统计三个部门发起流程，处理流程的任务吞吐量，并将这个图表展示到管理端首页上

实现方案：配置一个流程报表，选择范围是部门级别，并且完成配置后将该流程图表发布到管理端首页上

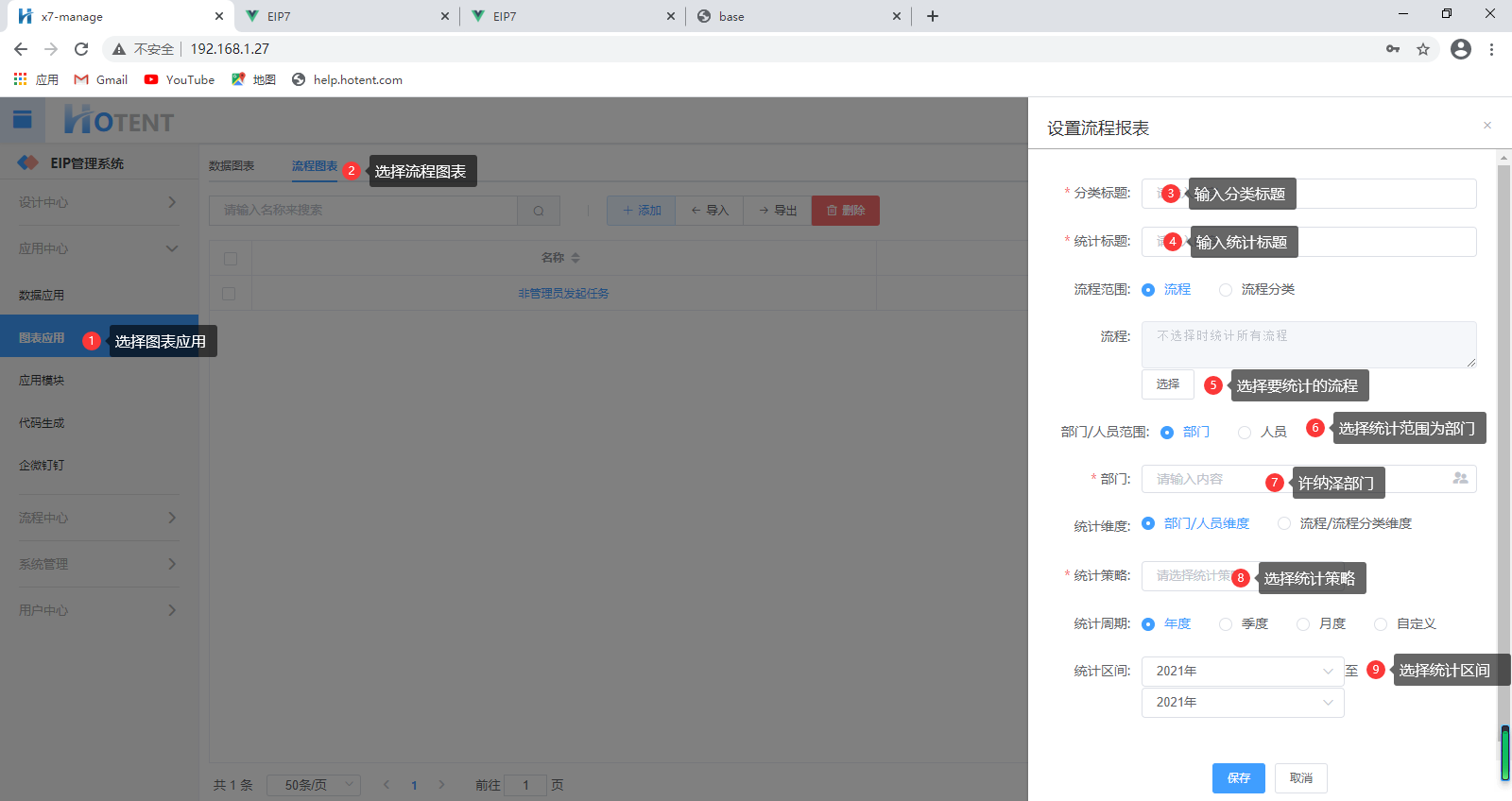

第一步：进入【图表应用】→【流程图表】点击添加按钮

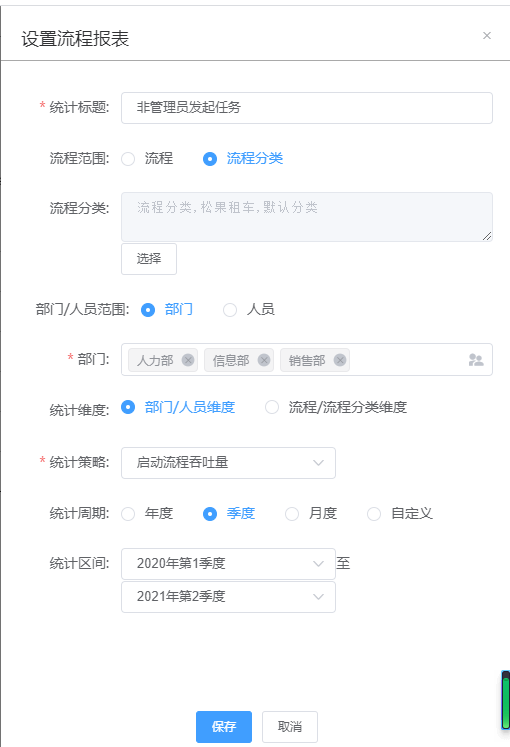

点击保存退出配置页面，效果如下图

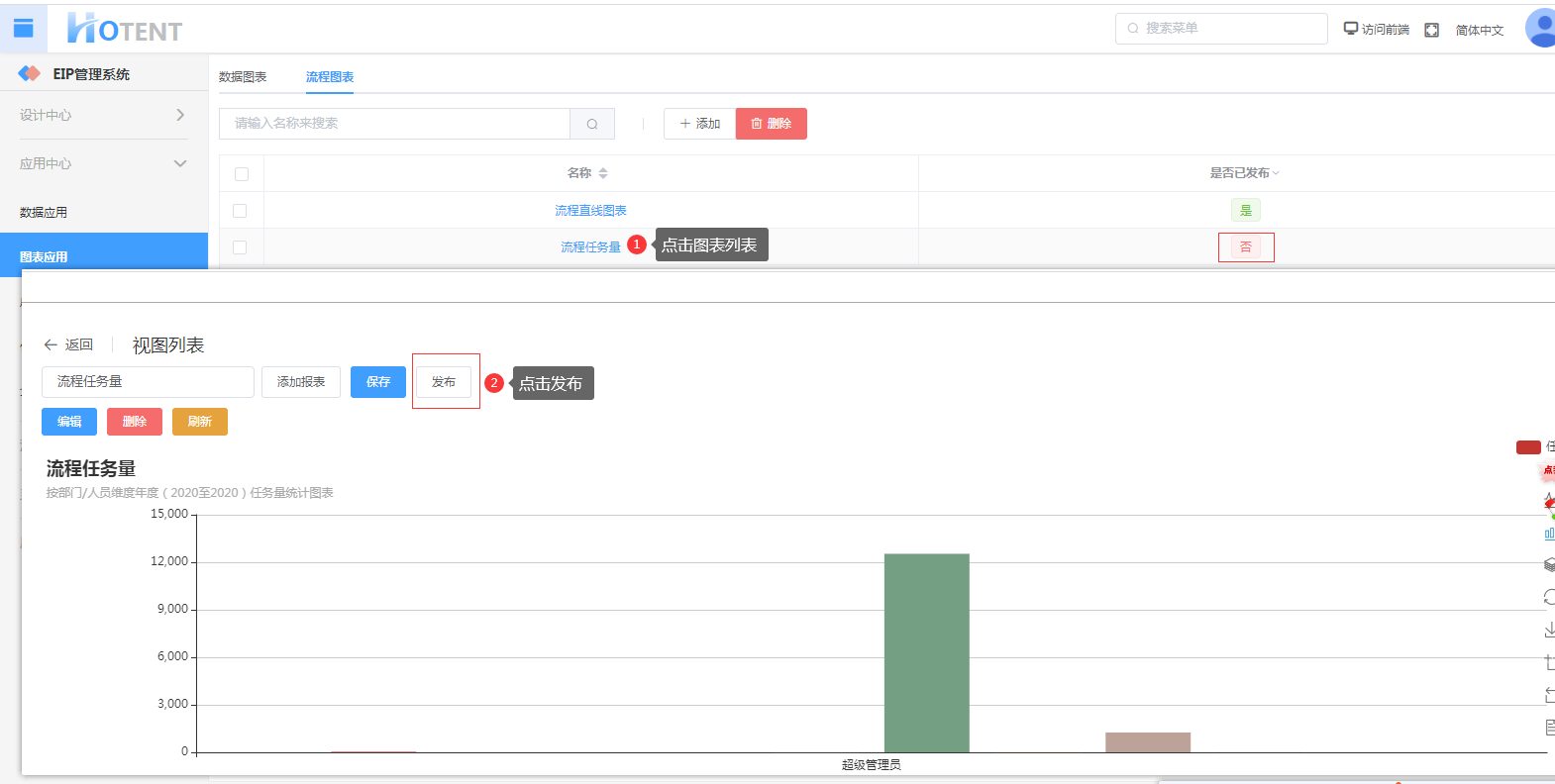

第二步：将已经配置好的流程报表发布

第三步：将该流程报表添加为栏目并把该栏目配置到管理端的首页上

预览效果如下：

• 流程报表的配置

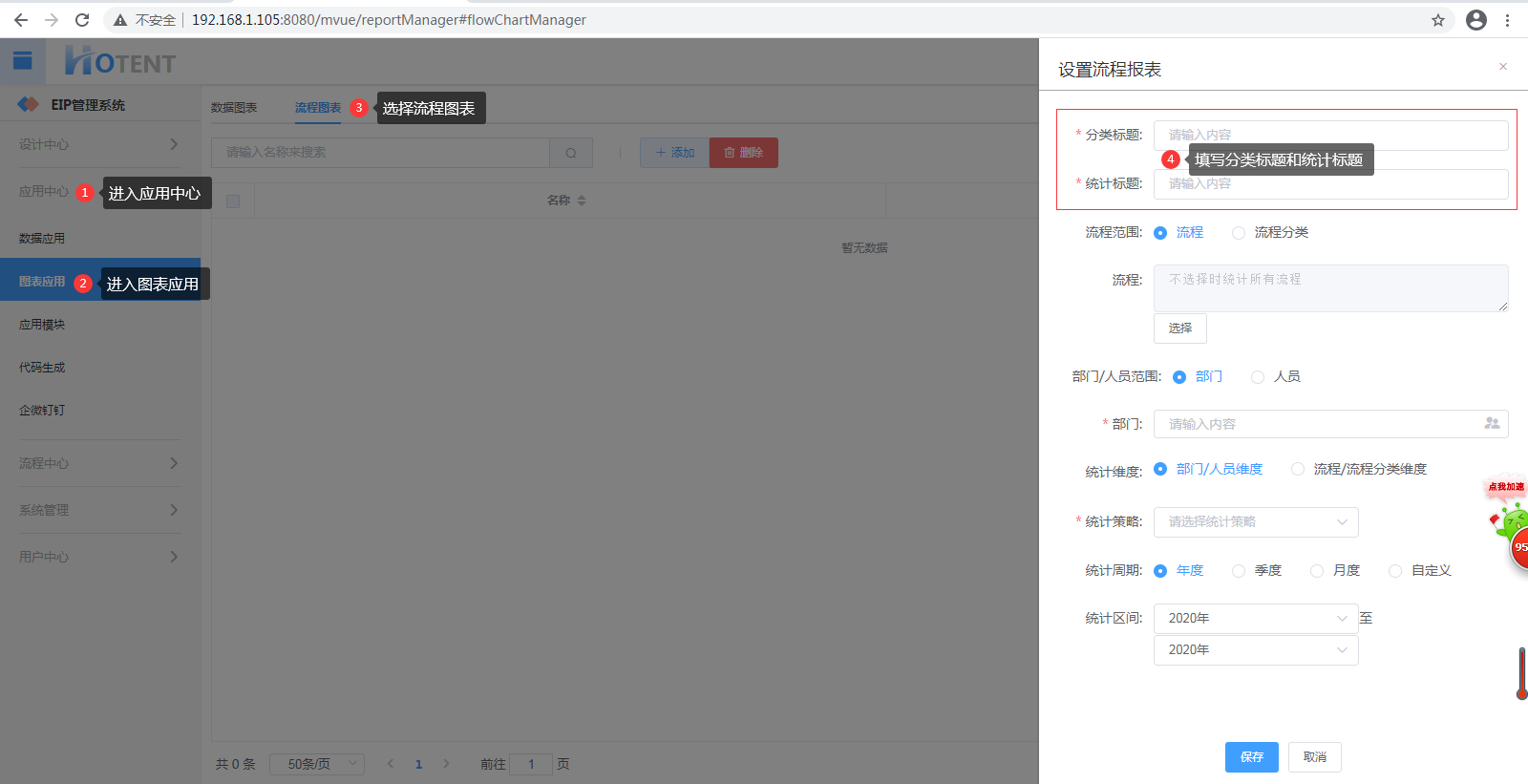

第一步：【应用中心】→【图表应用】→【流程图表】，单击“添加”；

第二步：设置流程列表信息；

第三步：设置完毕，单击“保存”；

如下图所示：

列表设置项说明：

1、 分类标题：设置列表的分类，一个分类下可添加多个列表；

2、 统计标题：设置列表的统计标题；

3、 流程范围：设置需要统计的流程范围（流程：即按单个流程或多个流程统计；流程分类：按流程的分类进行统计）；

4、 部门/人员范围：设置需要统计的人员范围（部门：即按部门进行统计；人员：具体到某个用户进行统计）；

5、 统计策略：设置流程的统计策略（包含：启动流程吞吐量、办件吞吐量、办件效率、工作状态、任务量、流程启动、流程状态）；

6、 统计周期：设置流程的统计周期（年度、季度、月度、自定义）；

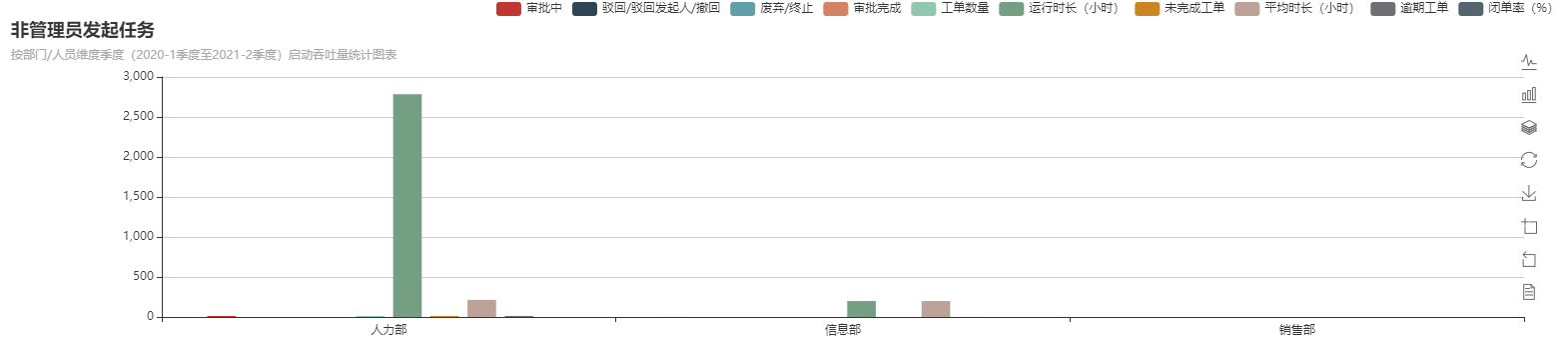

7、 列表添加成功后，点击列表名称查看列表，如下图：

发布列表

发布的列表可以在栏目管理中设置为栏目，展示在首页布局中；

操作步骤如下：

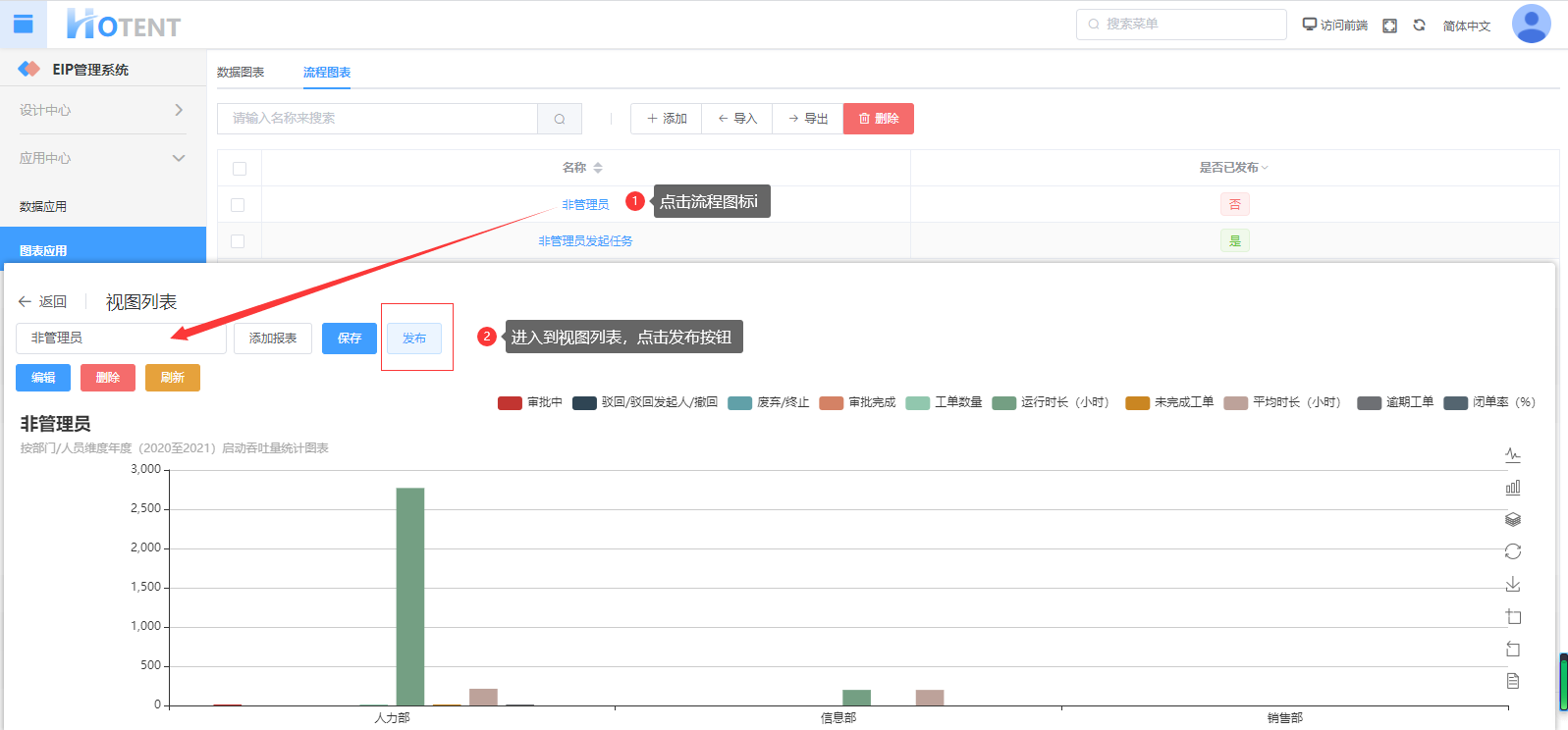

第一步：【应用中心】→【数据列表】→【流程图表】，点击要编辑的列表名称分类；

第二步：进入列表列表页面；

第三步：点击“发布”。

删除列表

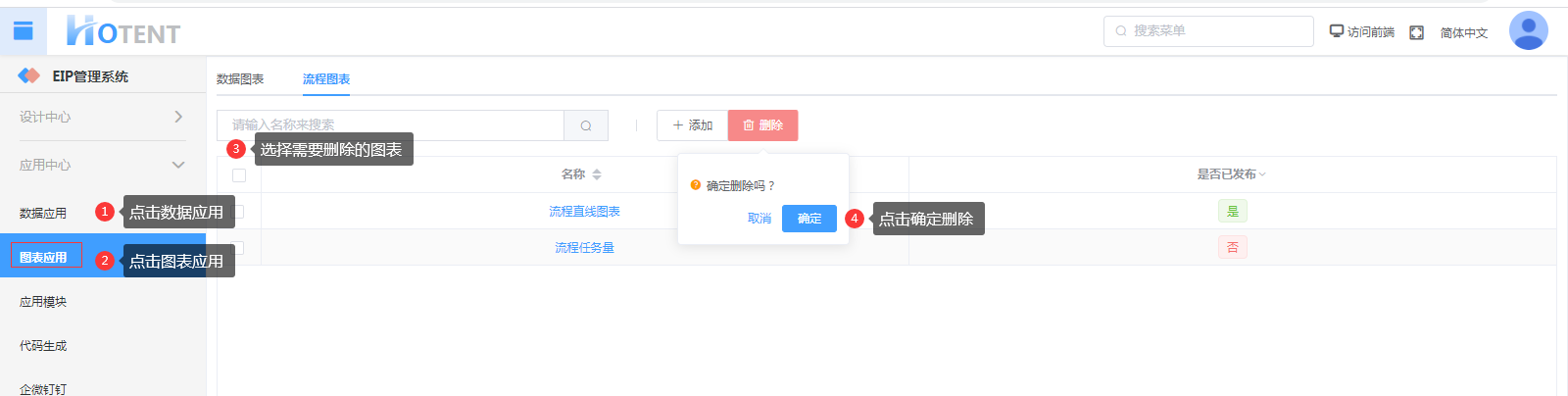

1.在流程列表页面，勾选要删除的列表分类（可多选），点击删除，如下图：

注：此处删除的是所选择列表分类下的所有列表；删除列表时，请确认该列表是否有添加到首页布局中展示；

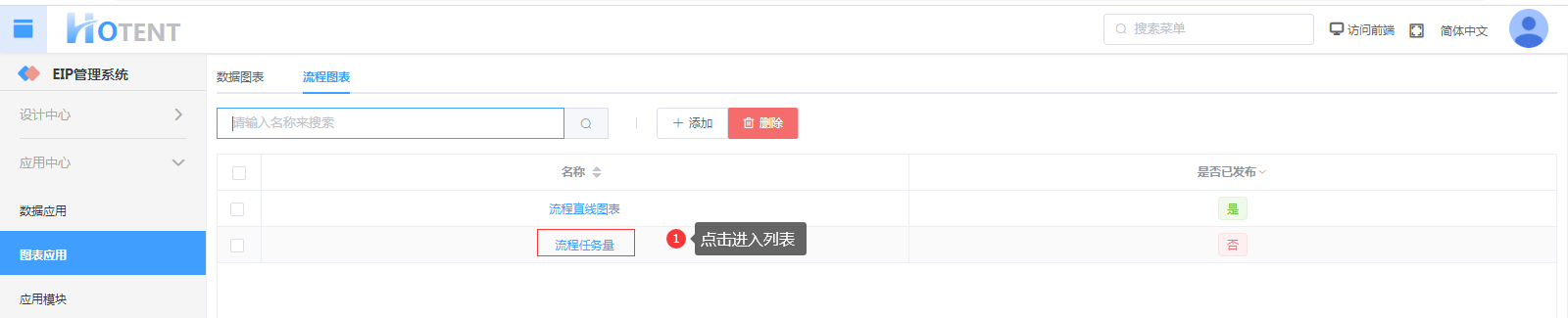

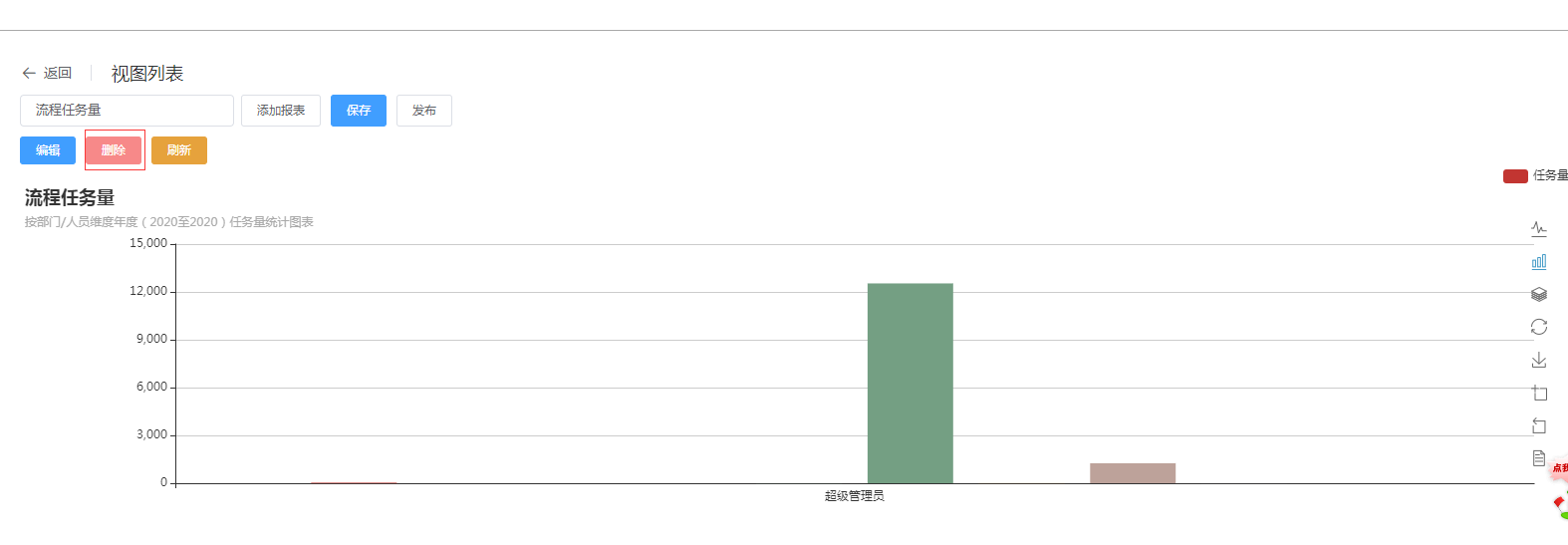

2.进入列表分类，选择要删除的列表，点击“删除”，如下图：

注：删除列表时，请确认该列表是否有添加到首页布局中展示；

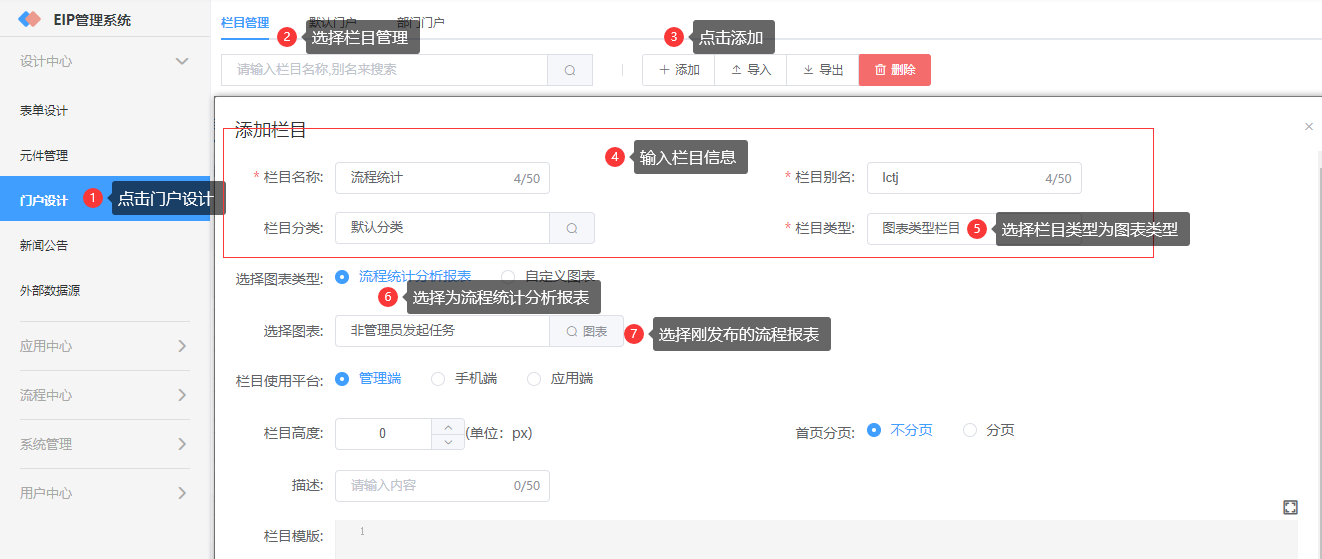

• 将流程图表添加为栏目

在流程列表创建并发布后，就可将该列表添加为首页栏目，并在首页布局中展示；

操作如下：

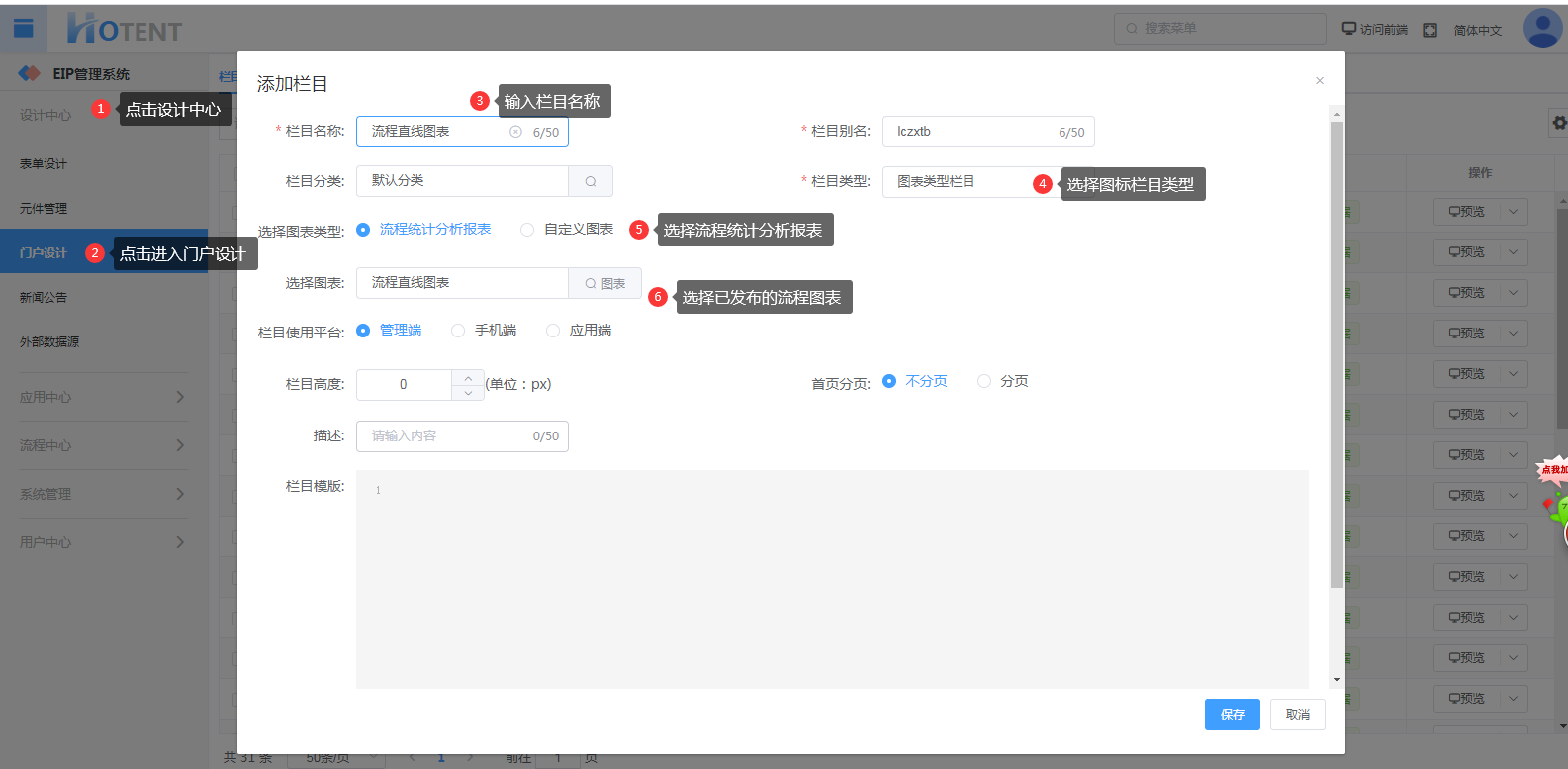

第一步：进入【门户设计】→【栏目管理】页面；

第二步：点击{添加}，填写栏目基本信息；

第三步：栏目类型选择“图表类型栏目”；

第四步：选择图表类型为“流程统计分析列表”；

第五步：选择列表；

第六步：点击{保存}；

第七步：栏目添加成功后，可将该栏目添加到布局中，操作请参考【 布局分配】；
