操作步骤

432
廖沅静
2022-04-11 14:36:36
分享链接

功能说明

将数据表的数据以图表的方式展示，支持设置折线图、柱状图、饼图、雷达图、漏斗图、散点图、热力图等类型的图表。

操作步骤

•数据图表的使用方法

使用场景：用折线图的形式统计系统的用户登录次数，并将该折线图发布到管理端的首页上，在首页展示这个折线图

实现方案：配置一个折线图，用一个sql查询出表单的数据，配置好显示的比例关系，点击预览可以查看效果，发布到管理端首页后可以登录后在首页上直接查看

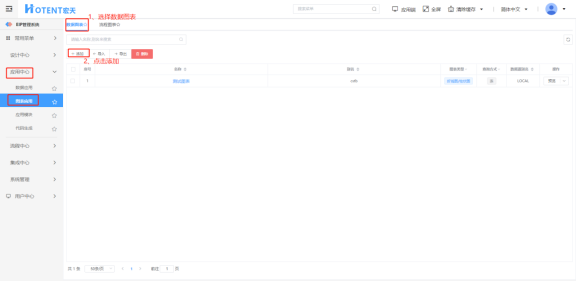

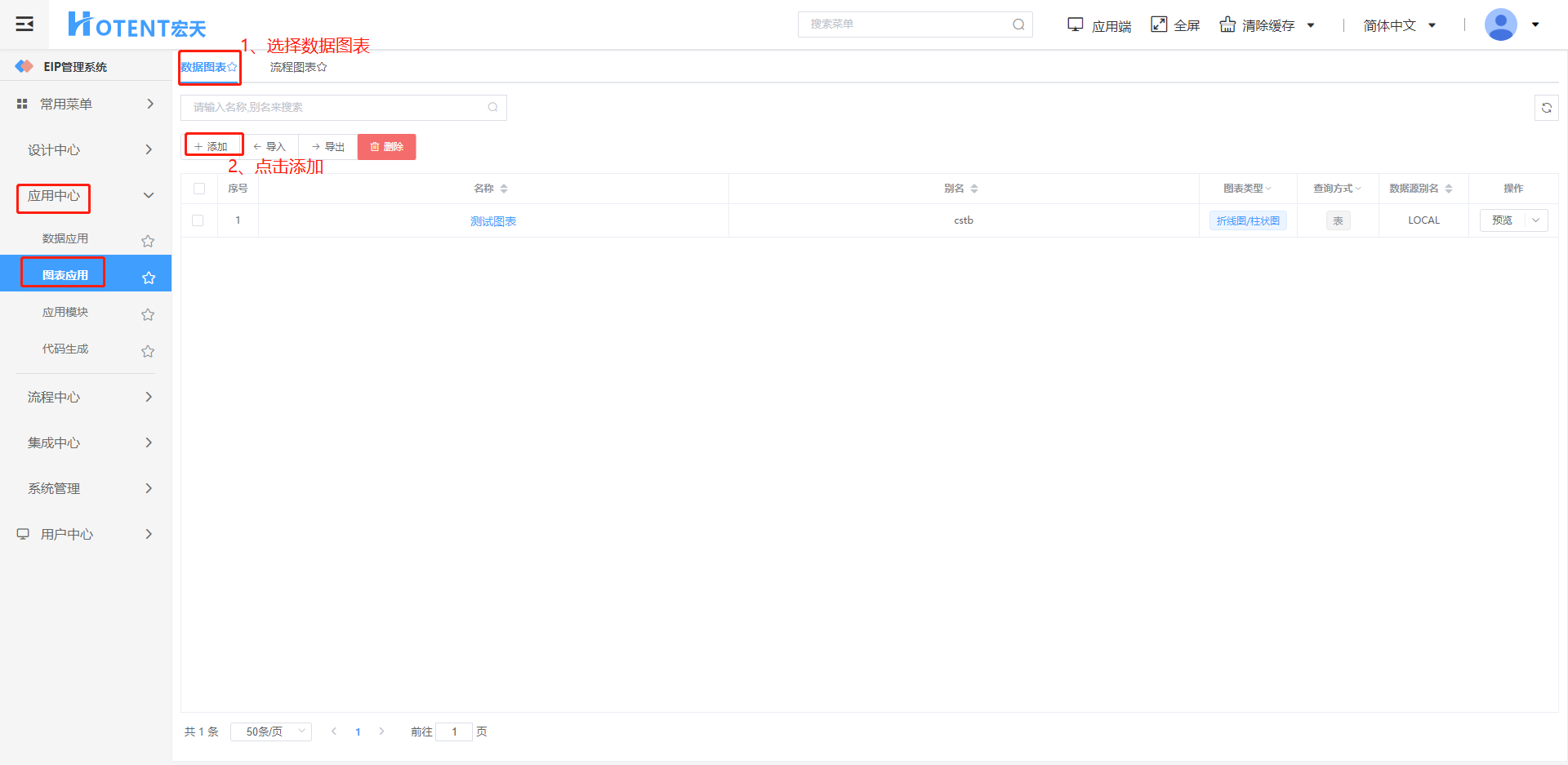

第一步：进入图表应用，选择数据图表，点击添加

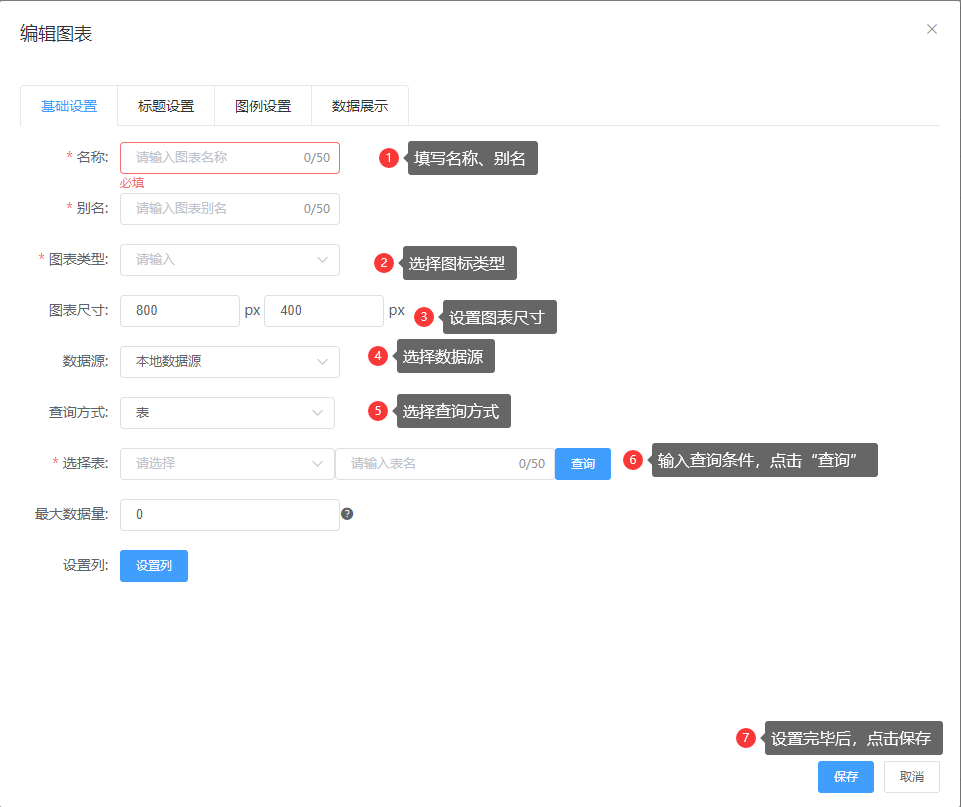

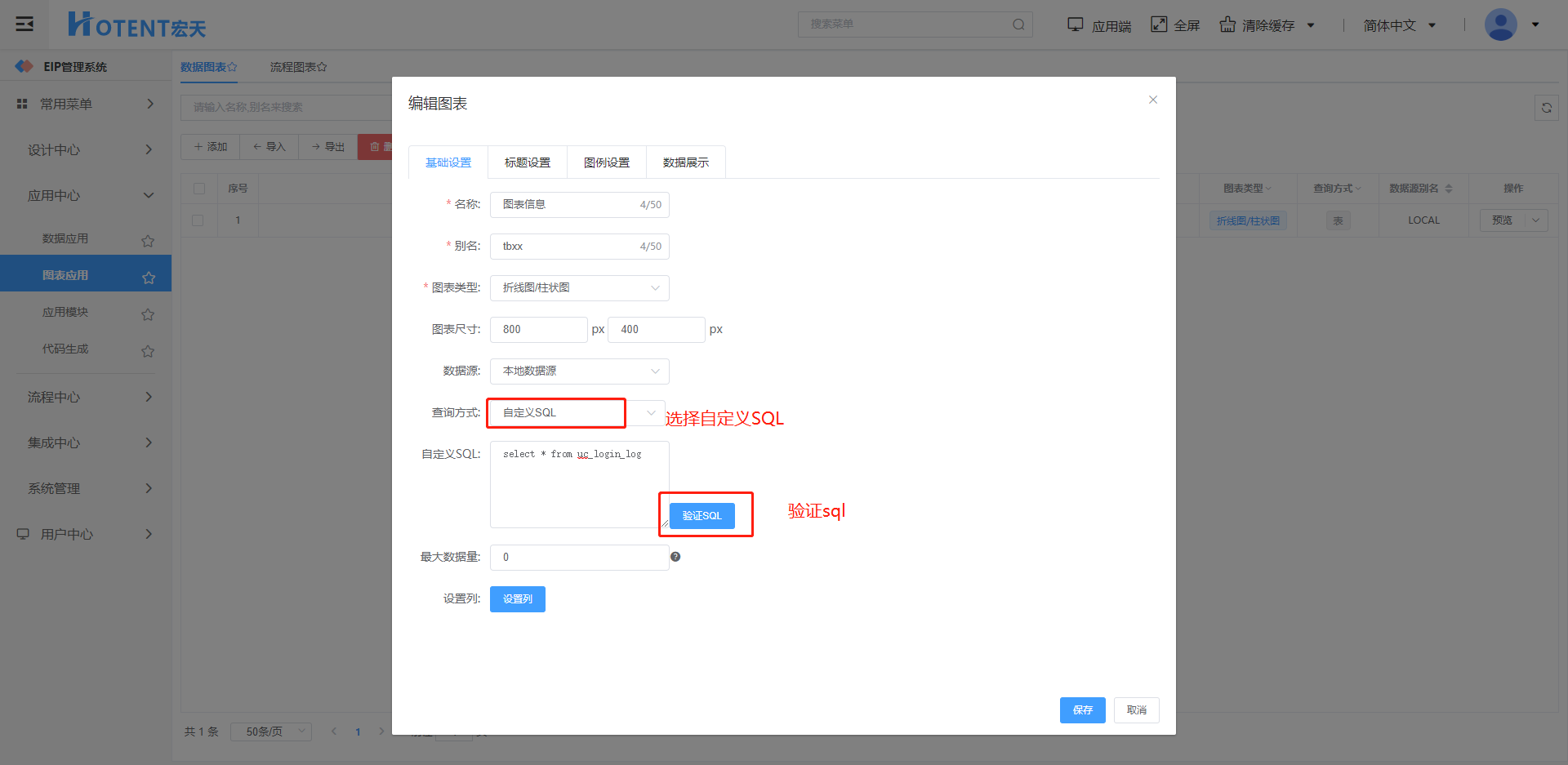

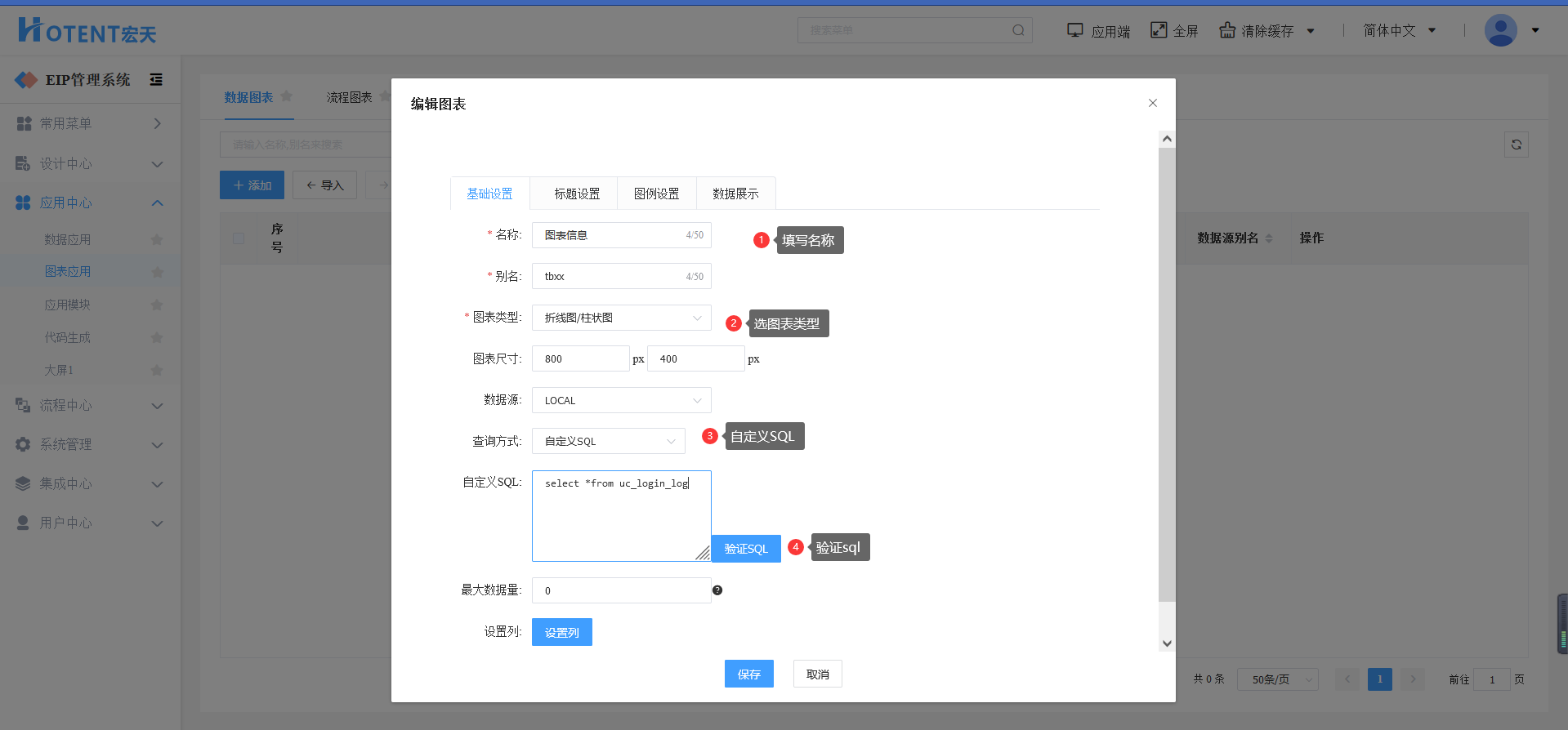

第二步：填写图表的信息并点击验证sql

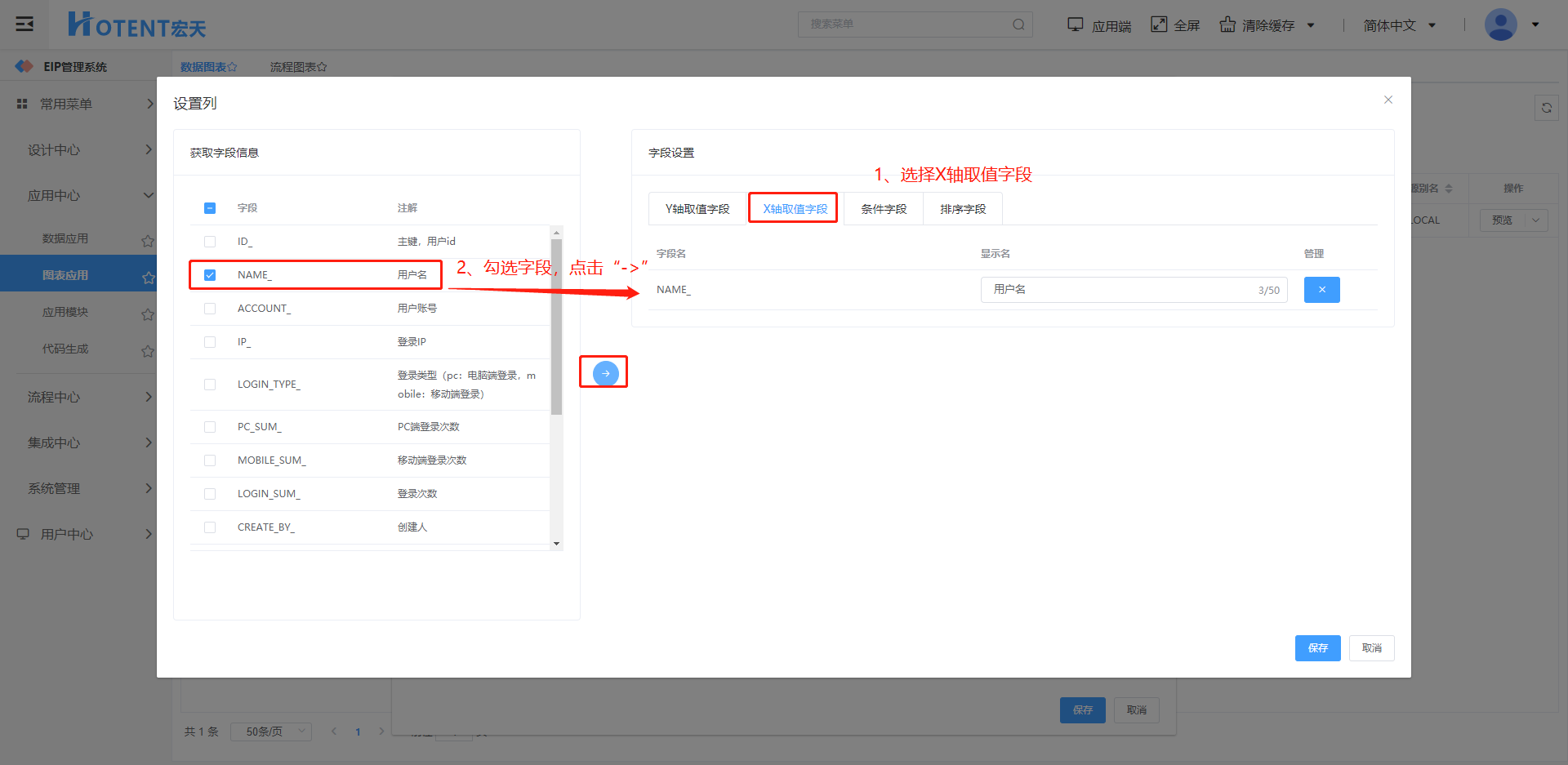

第三步：配置对应的列

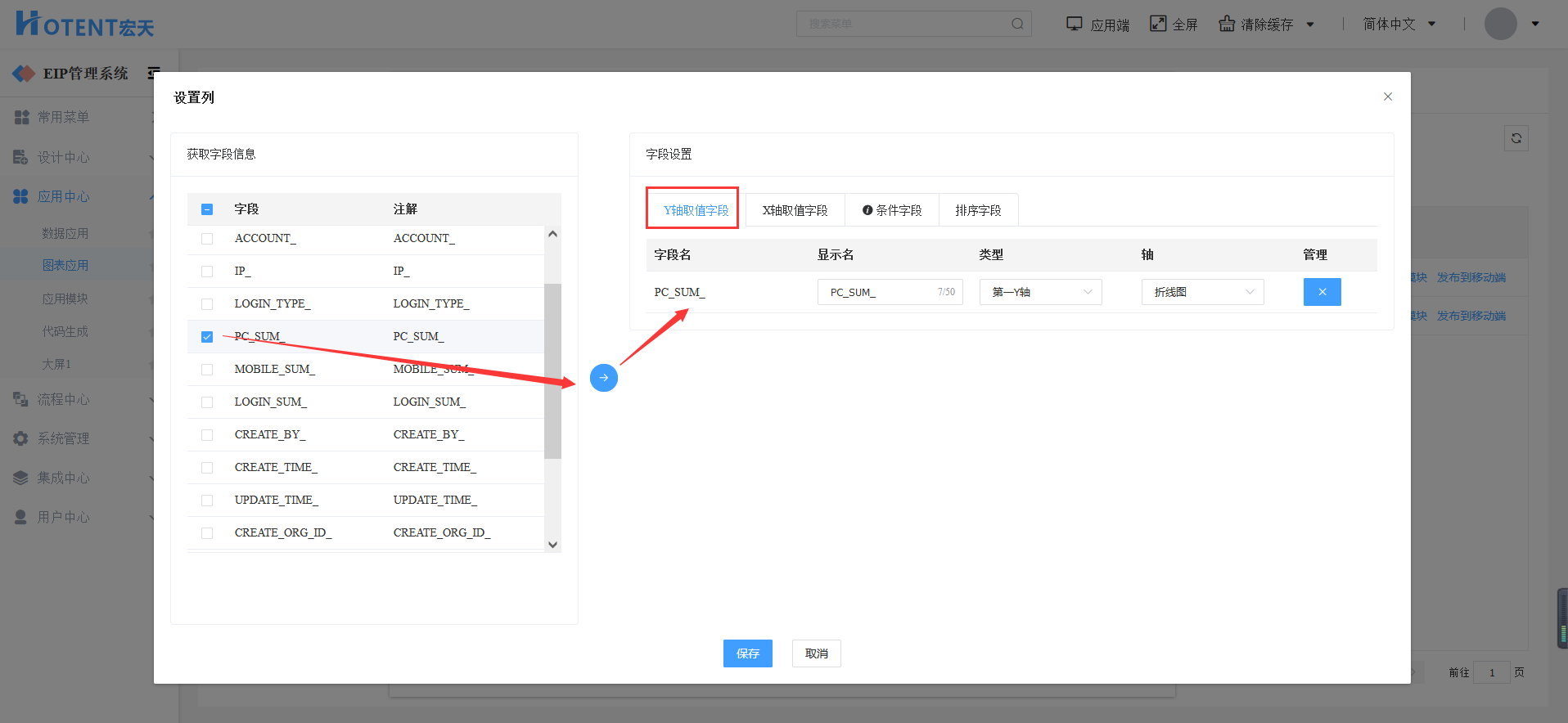

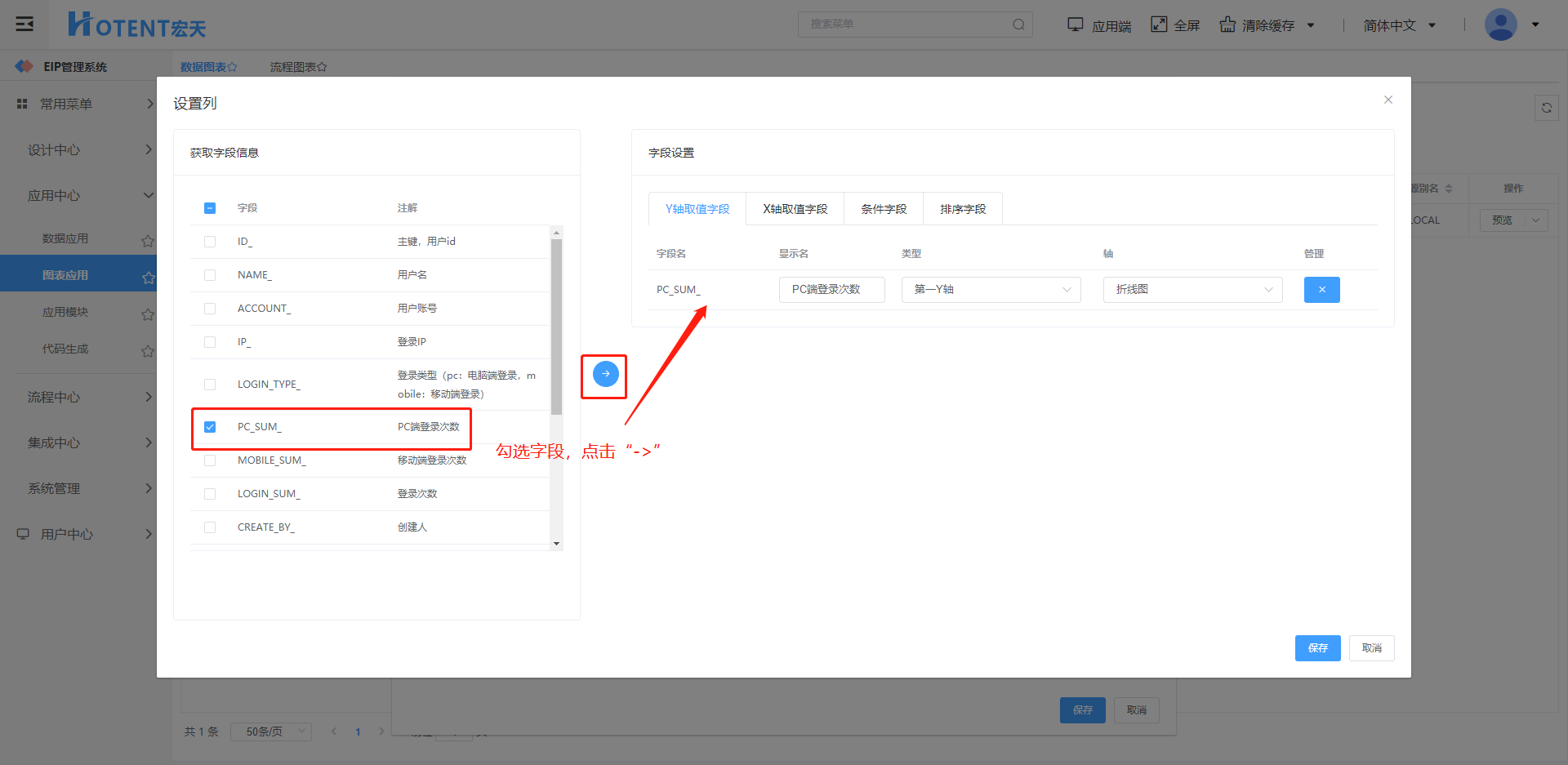

y轴取值字段

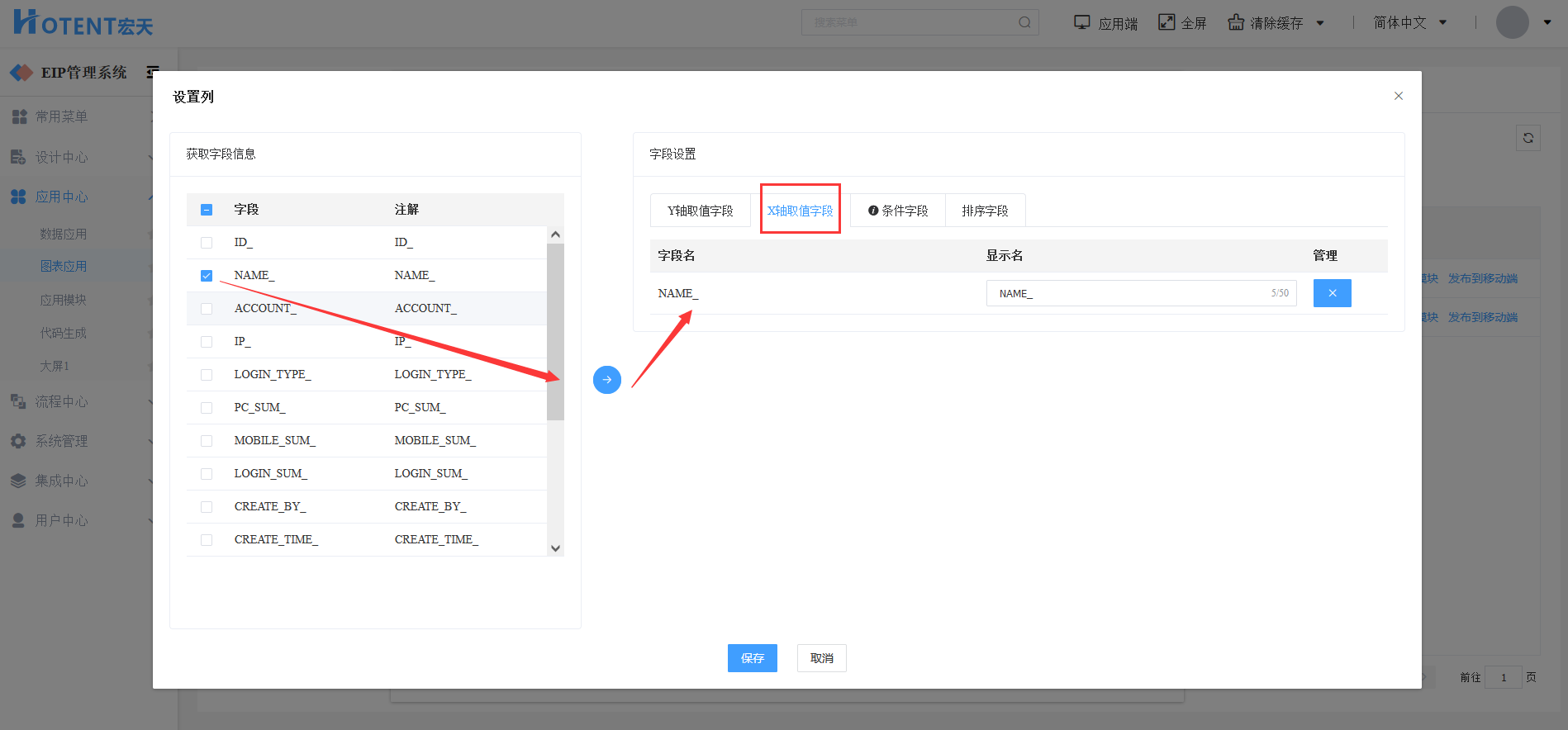

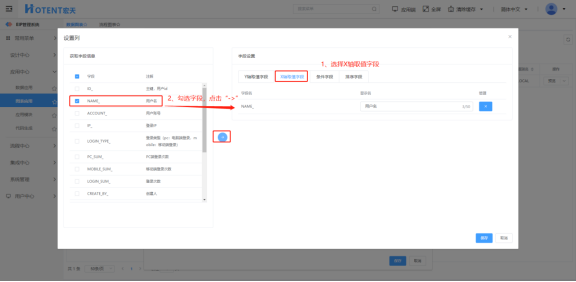

x轴取值字段

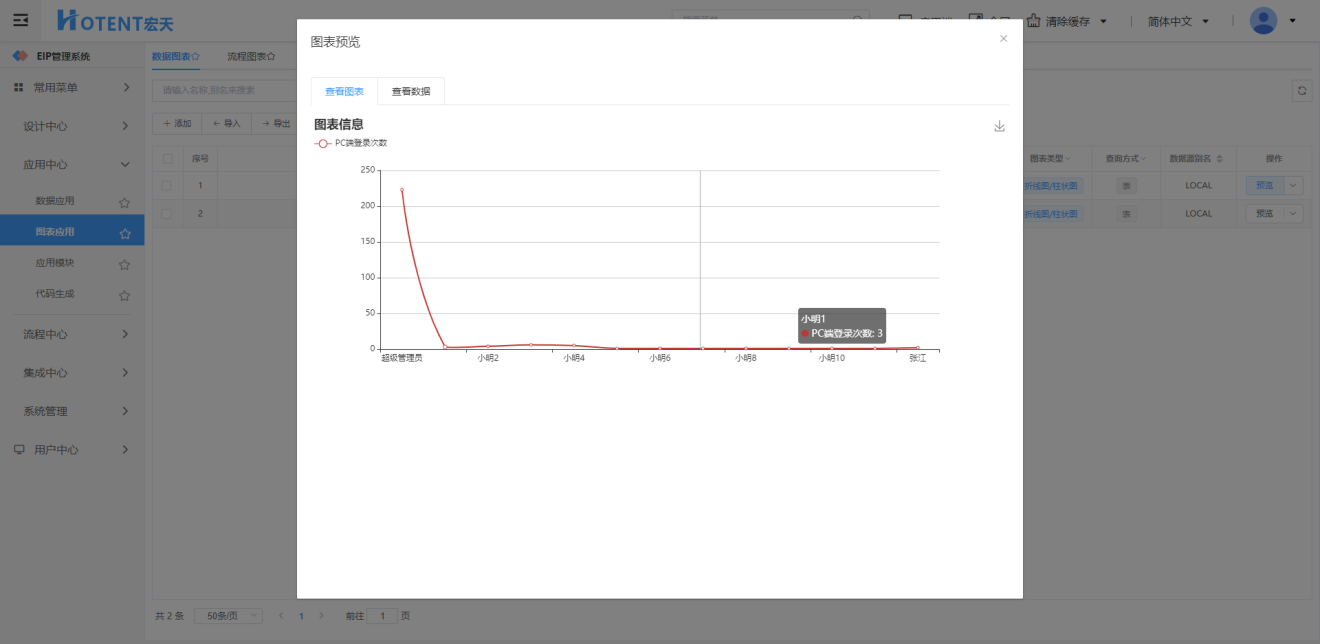

第四步：预览折线图效果

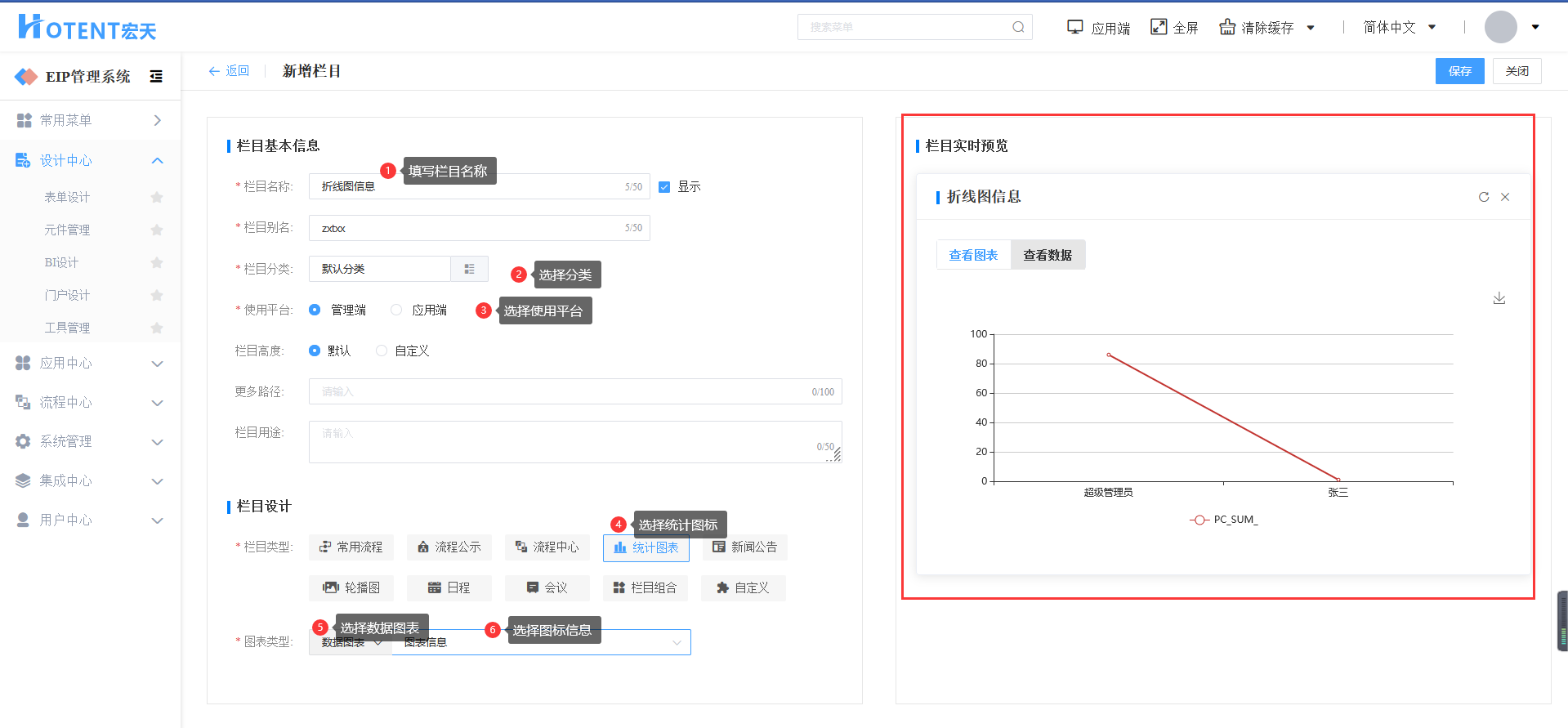

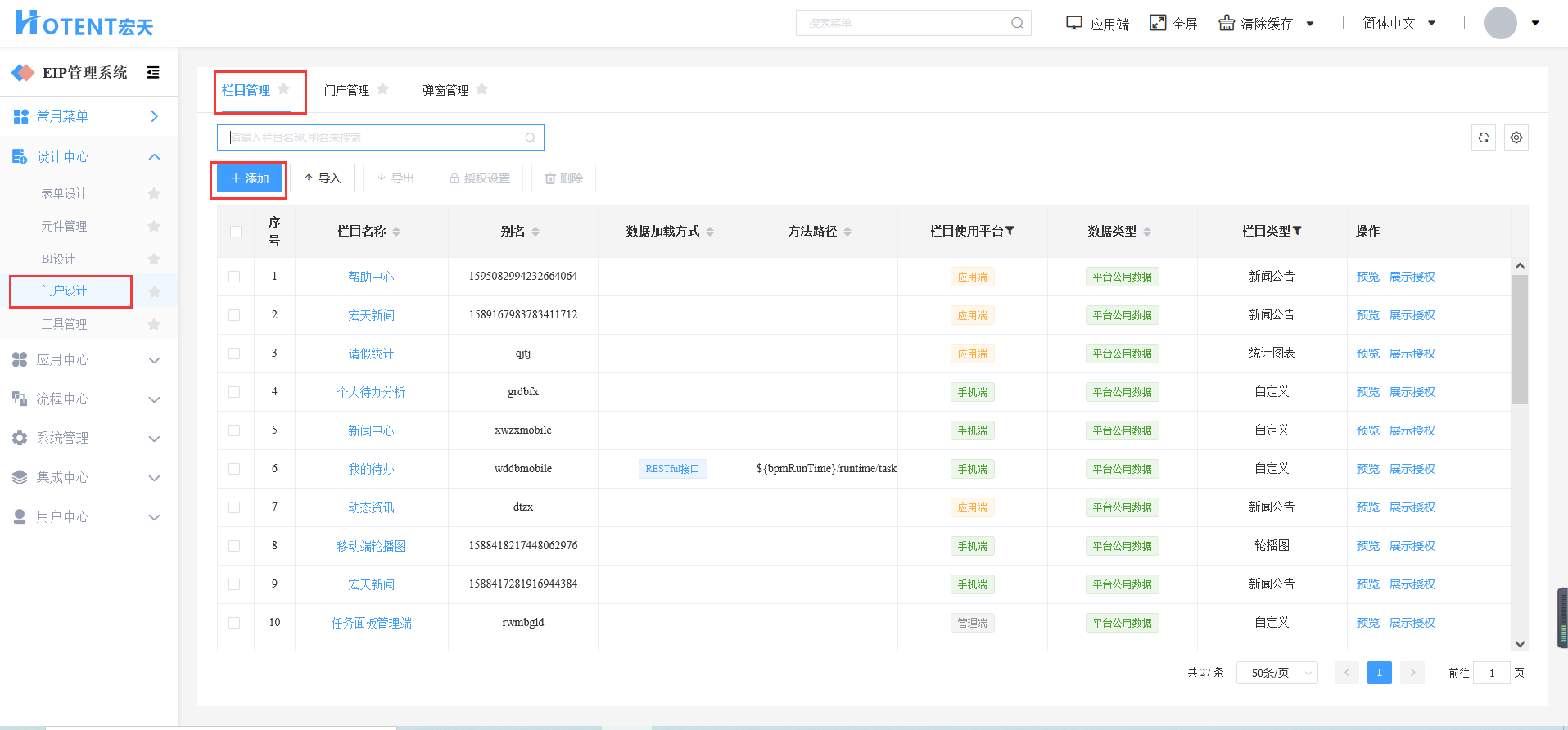

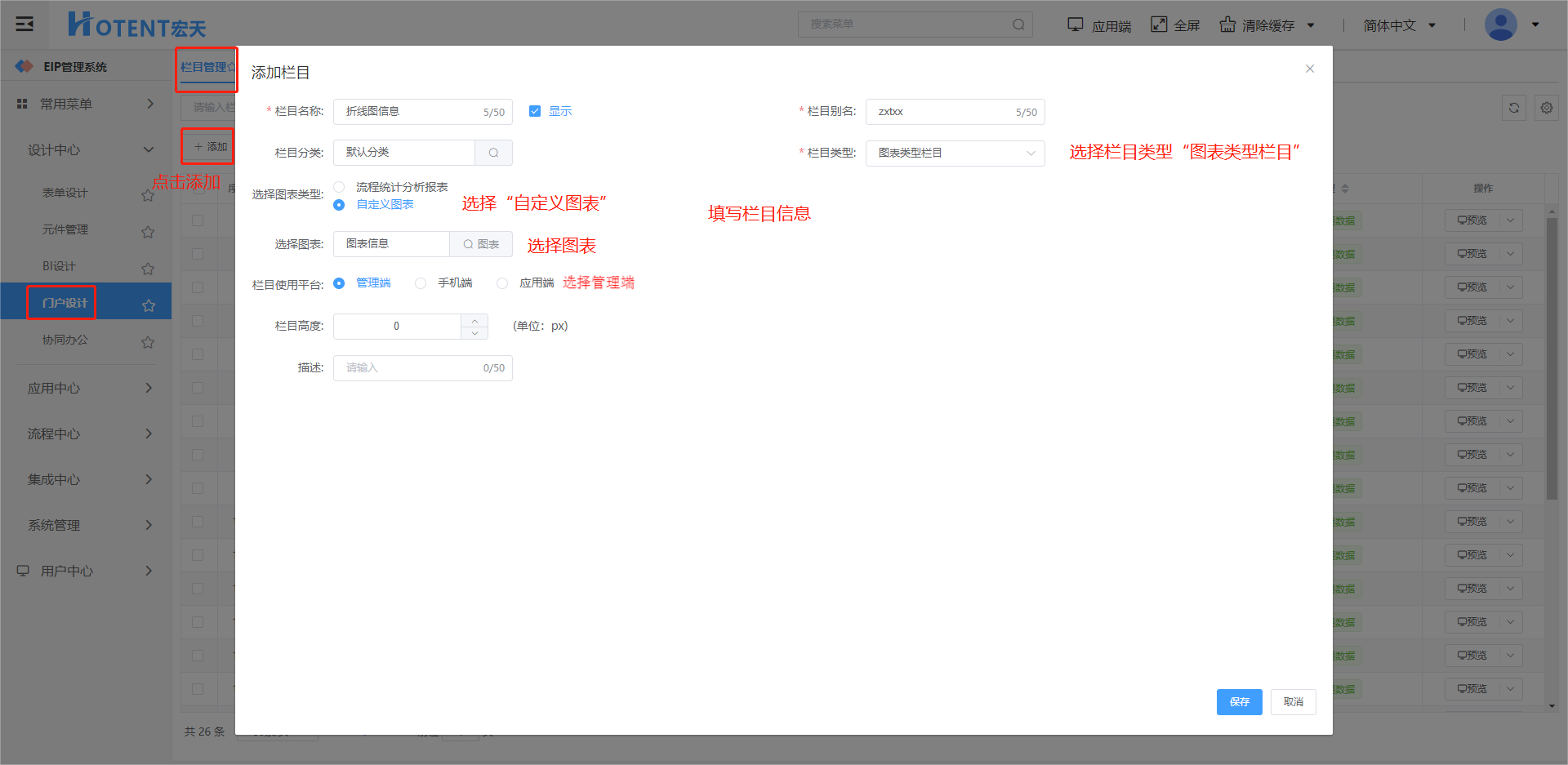

第五步：点击【设计中心】→【门户设计】→【栏目管理】，添加一个管理端的栏目用来展示这个折线图

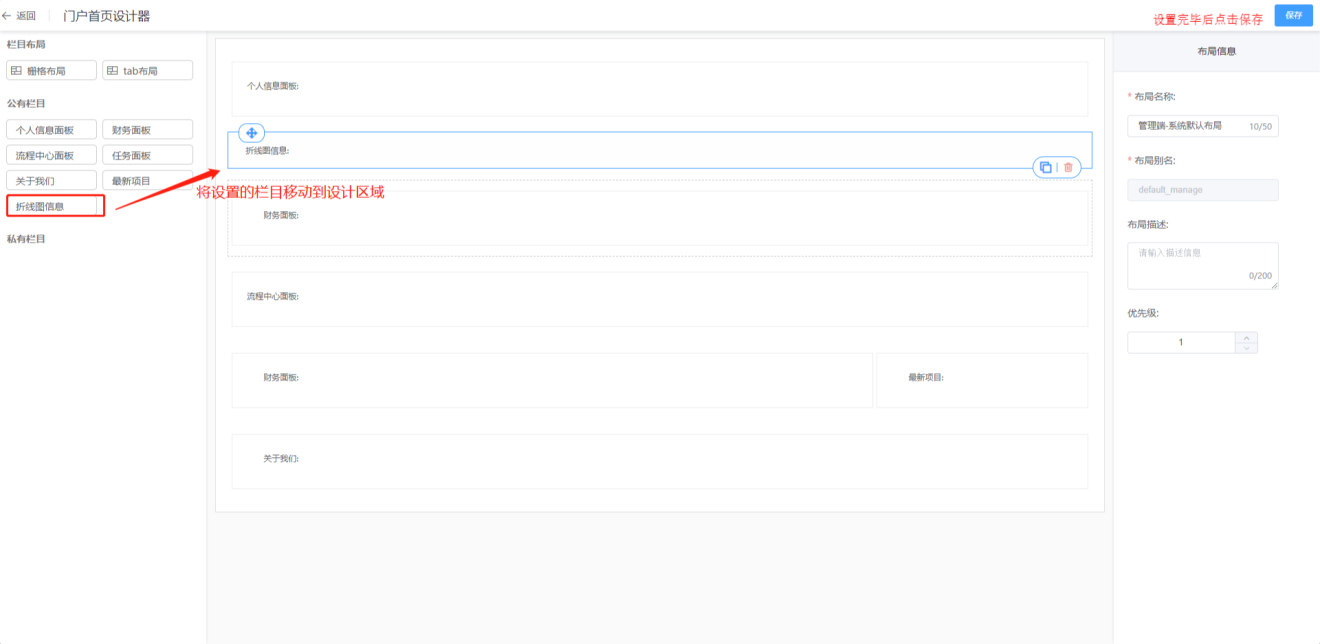

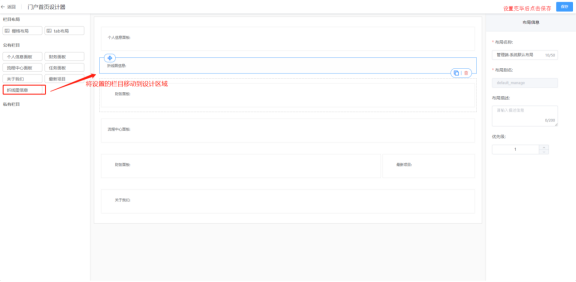

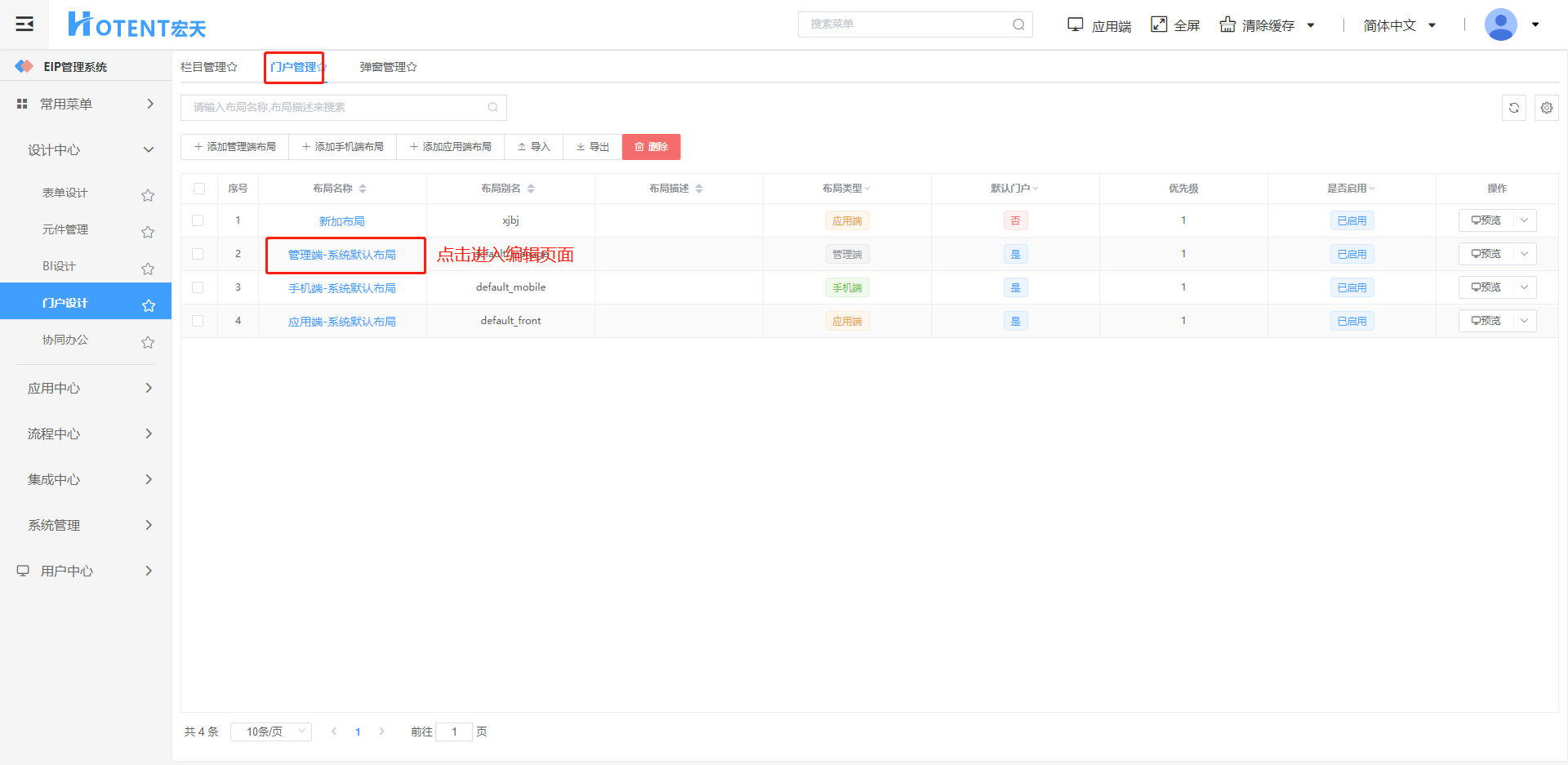

第六步：点击右侧的【门户管理】→【管理端-系统默认布局】，在门户首页设计器中可以看到之前添加好的栏目，把栏目拖入表单中，点击保存退出设计页面

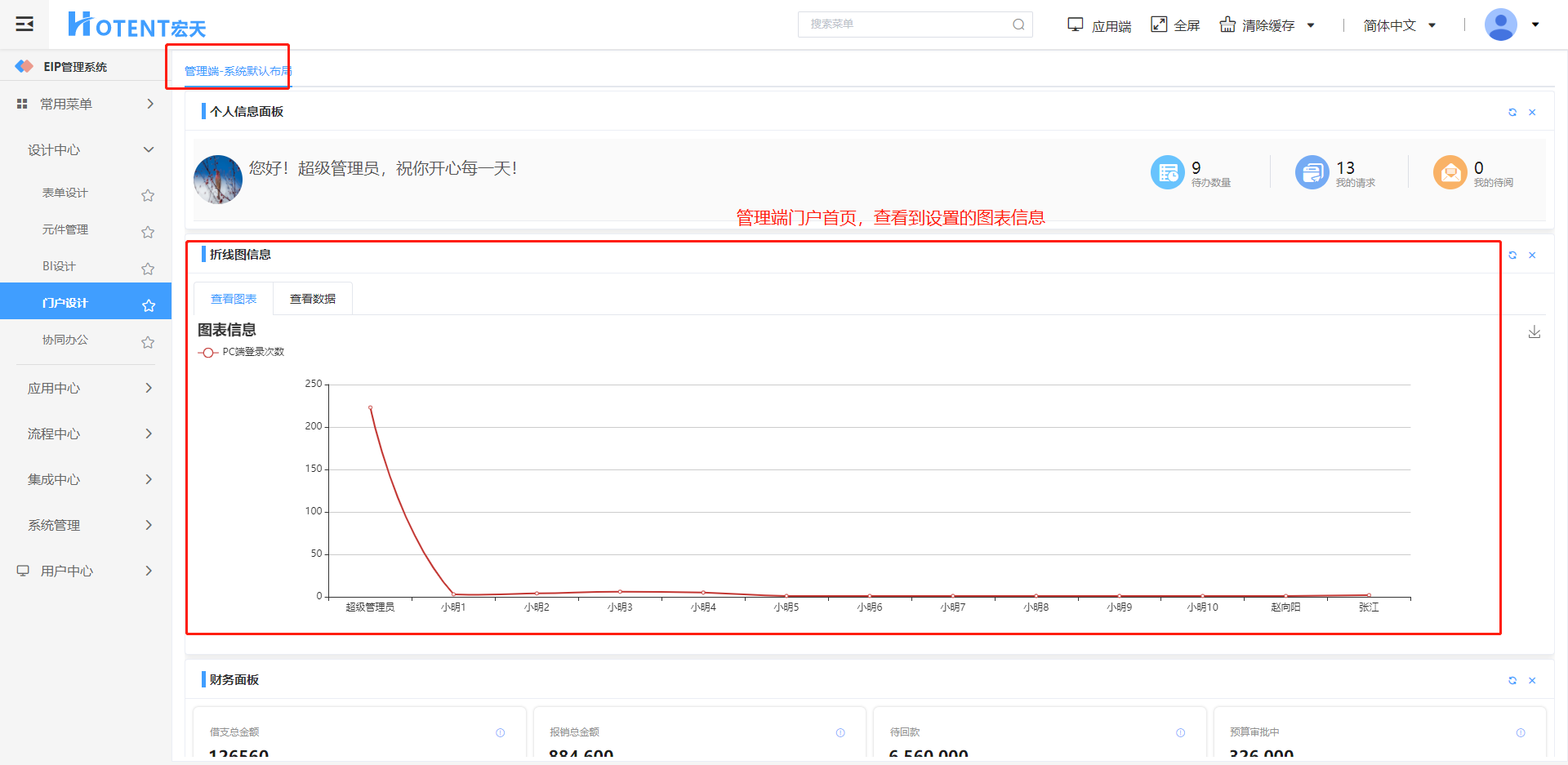

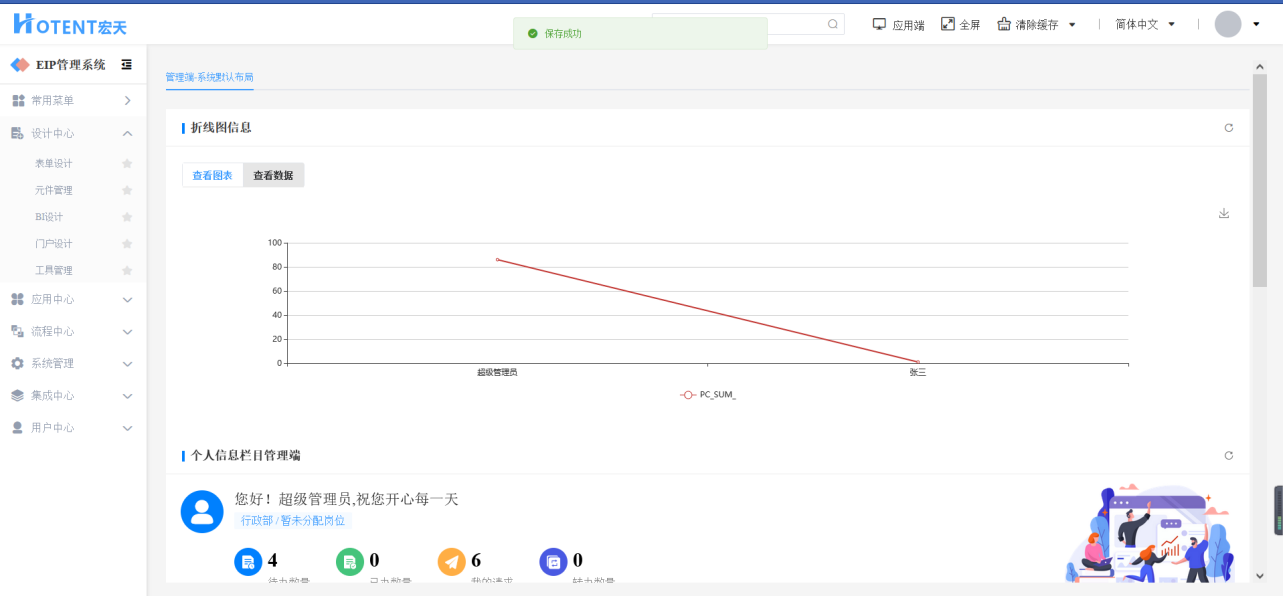

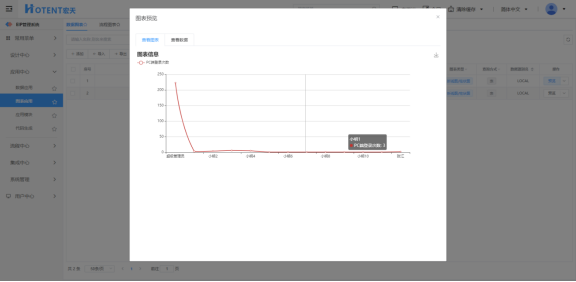

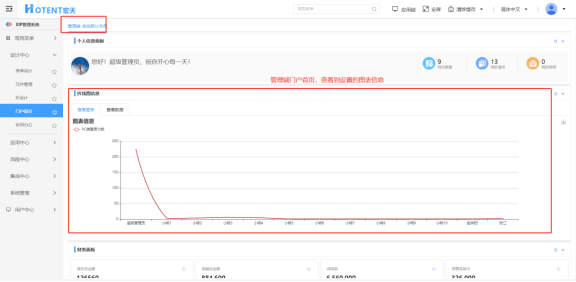

第七步：退出系统重新登录，展示的首页中就可以看到折线图
