流程图表统计策略使用说明

228
郑佳壕
2023-03-20 10:08:34
分享链接

概要：

该功能根据不同的策略统计本系统上的流程状态并生成报表，主要统计范围为流程详情信息，可根据人员或部门统计年度，季度，月度，或者自定义时间区间的对应流程详情信息。



启动流程吞吐量

(1) 审批中：获取正在审批中的流程数量，如数据范围选择的是人员，那就是获取这个人正在审批中的待办数量，如是部门，那就是整改部门的待办数量。

(2) 驳回/驳回发起人/撤回：获取被驳回或撤回中的流程数量

(3) 废弃/终止：获取废弃终止的流程数量，废弃是指流程退回到发起人，发起人删除该流程为废弃，终止也是一样，退回到发起人节点，发起人终止了流程。

(4) 审批完成：获取自己发起的流程，已经走完归档的流程数量。

(5) 工单数量：获取自己发起的流程数量。

(6) 运行时长（小时）：获取流程开始时间到结束时间的运行时长。

(7) 未完成工单：获取自己发起但没完结的流程数量。

(8) 平均时长（小时）：获取流程开始时间到结束时间/60的平均时长。

(9) 逾期工单：获取一天之内未完成的流程数量。

(10) 闭单率（%）：获取所有流程结束和人工终止的百分比。





办件吞吐量

(1) 审批次数：获取流程审批次数。

(2) 沟通次数：获取流程沟通数量，流程审批时可点击上方沟通按钮进行够。

(3) 征询次数：获取流程征询的次数，在节点添加征询按钮。

(4) 转办次数：获取流程转办次数，在节点添加转办按钮。

(5) 传阅次数：获取流程传阅次数，待办右上角可点击传阅。





办件效率

(1) 办件平均耗时（小时）：获取流程办件开始时间到结束时间/60的平

(2) 审批平均耗时（小时）：获取流程审批开始时间到结束时间/60的平

(3) 沟通平均耗时（小时）：获取流程沟通开始时间到结束时间/60的平

(4) 转办平均耗时（小时）：获取流程转办开始时间到结束时间/60的平







工作状态

(5) 草稿：新建流程时候，点击保存不点启动则为草稿。

(6) 运行中：获取运行中的流程数量，流程启动后未完结则为运行中，除非被驳回或者终止。

(7) 完结：获取流程中已完结的流程数量，流程节点全部走完归档则为完结。

(8) 已退回：流程被驳回则为退回，可在节点设置驳回按钮。

(9) 失效：被撤回的流程。





任务量

(1) 任务量：获取自己发起的流程数量。



流程启动

(1) 启动数：获取流程启动次数，发起一次流程为一次，累计。

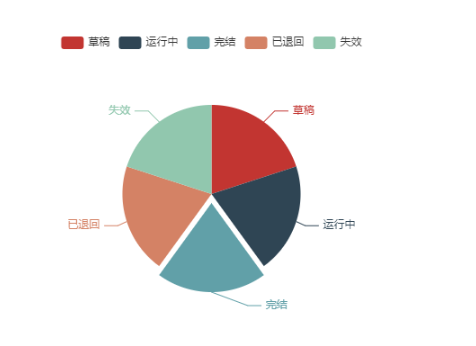

流程状态和工作状态

流程状态和工作状态的图例相同，展现形式不同：

流程状态是饼图汇总统计

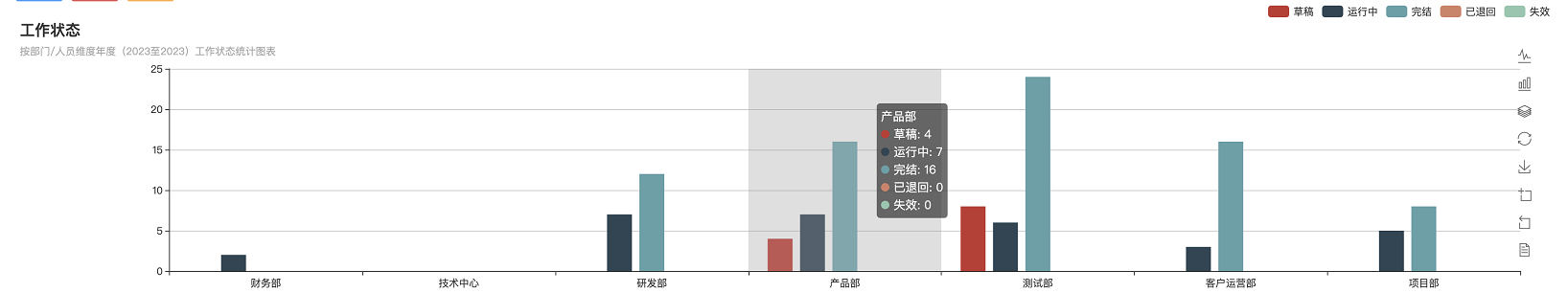

工作状态是按所选维度进行统计
