表单列表-思维导图

93
廖沅静
2024-05-23 17:23:17
分享链接

1.功能说明

将表单列表转换为思维导图的显示样式，列表中显示表单对应数据建模在数据库物理表中存放的所有数据，可对列表数据进行增删改查等操作；

2.操作说明

第一步：预先在数据建模中维护好您定义的数据关系

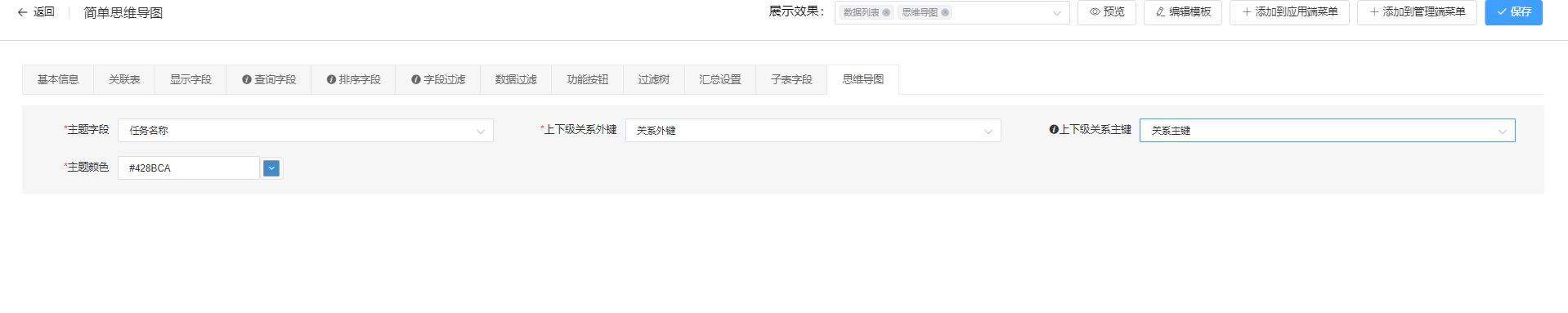

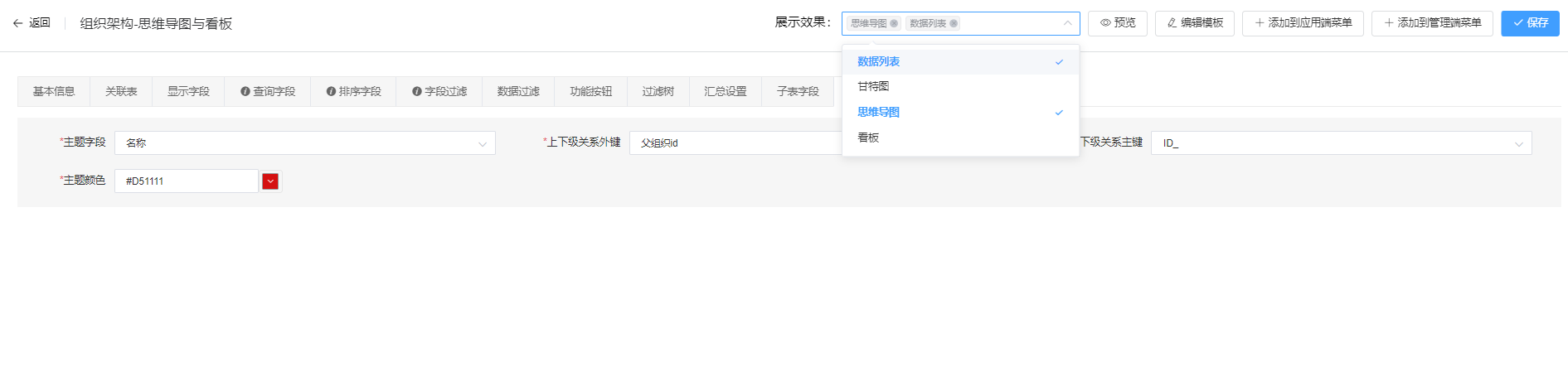

第二步：在表单列表上方【展示效果】添加一个“思维导图”

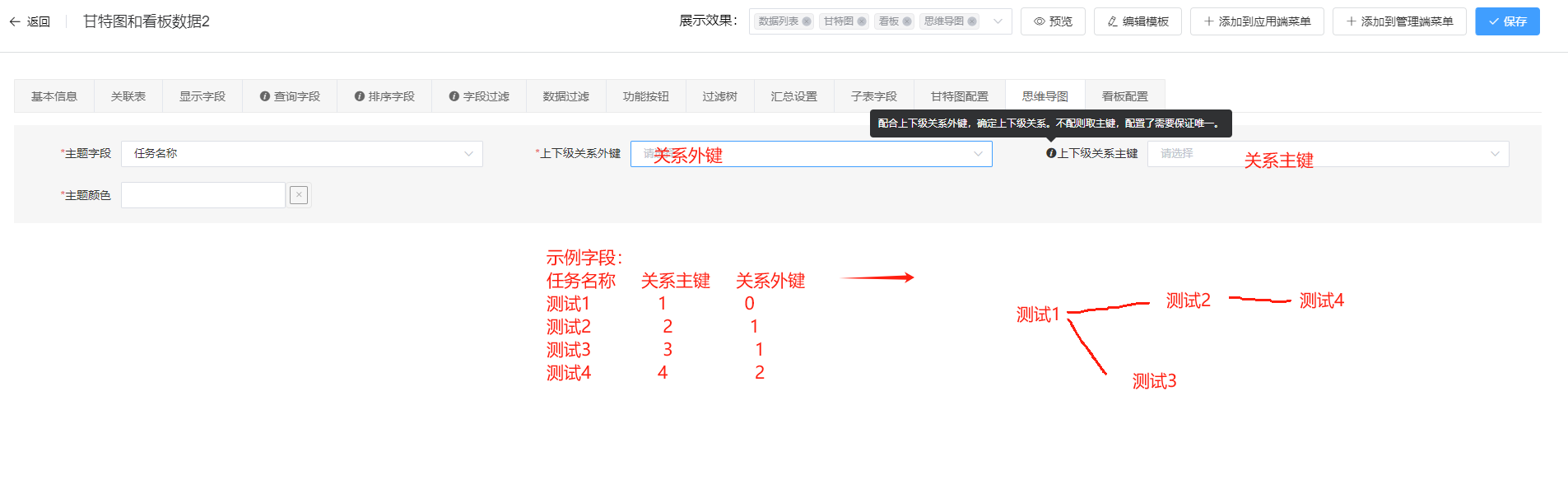

上下级 关系：

思维导图绑定的主键和外键的关系是上下级关系。

请注意，主题（第一级），只能有一个（比如测试1，外键是0，其他数据如果没有外键是0的，测试1就成为第一级）



第一级（可以理解为根目录）的关系外键不能等于任何一条数据的主键



示例如下：

如果A的关系主键等于B的关系外键，那么A就是B的下级

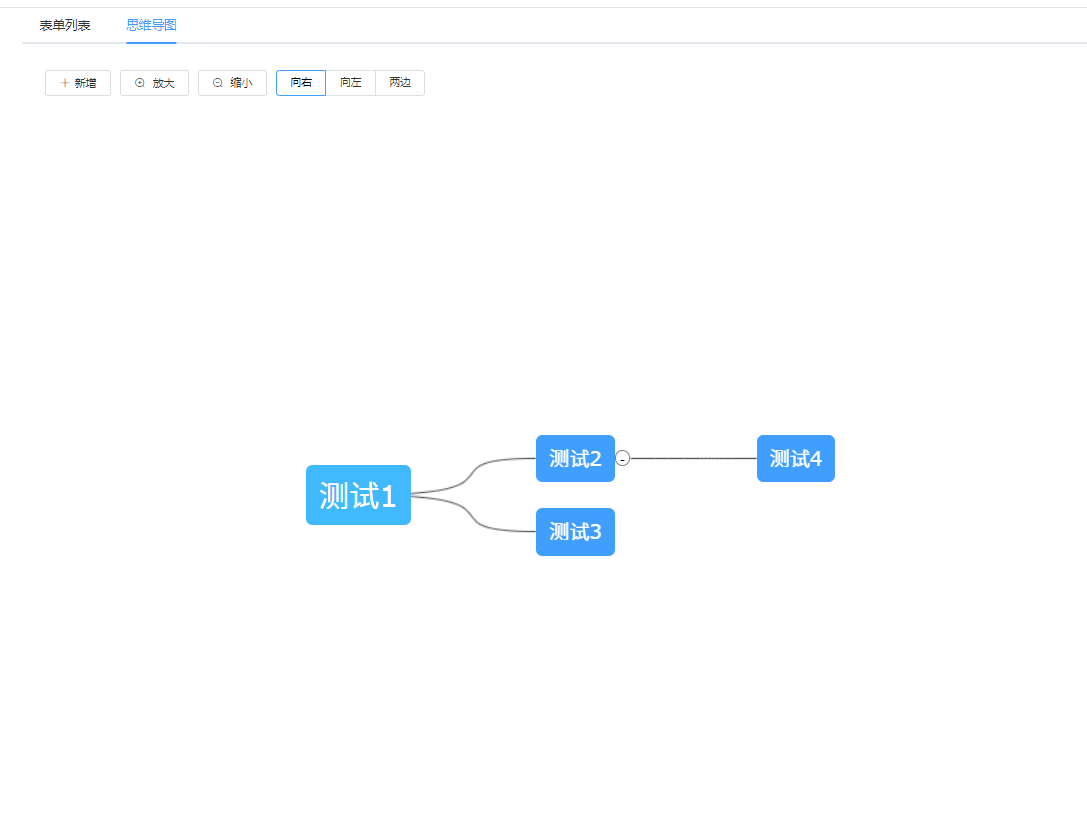

示例主题为测试1，测试1扩展两个下级为“测试2”和“测试3”，测试“2”扩展一个下级为“测试4”，则他们的关系如下图所示：









最后呈现效果：
