功能描述基础操作-设计流程图

1659
廖沅静
2022-04-13 10:22:55
分享链接

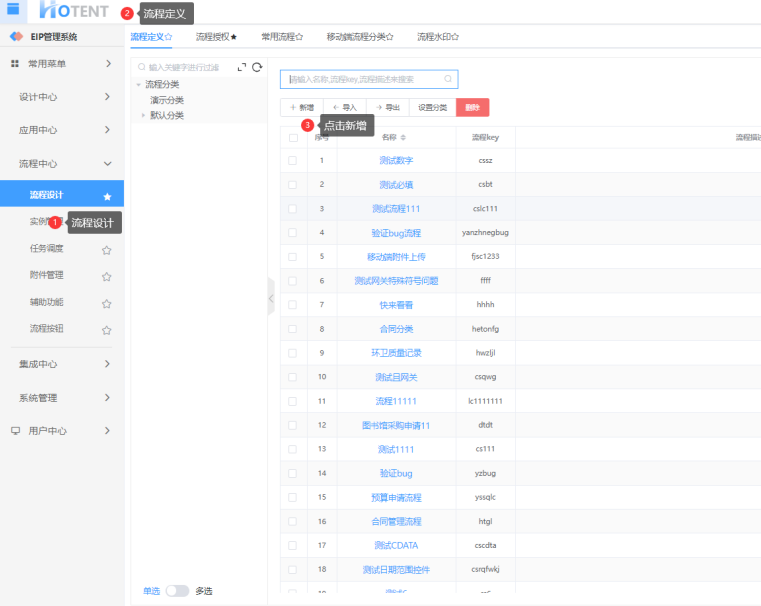

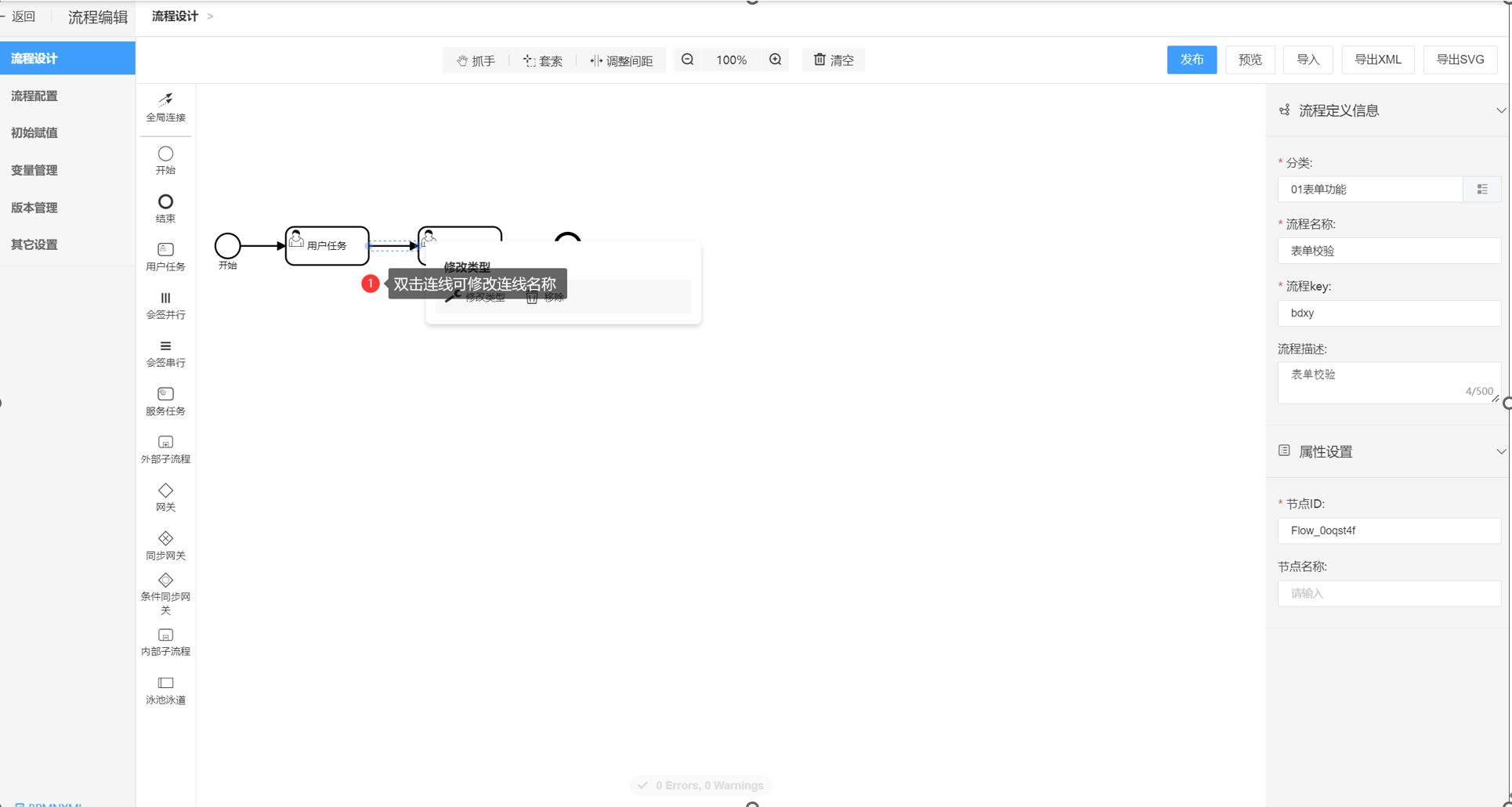

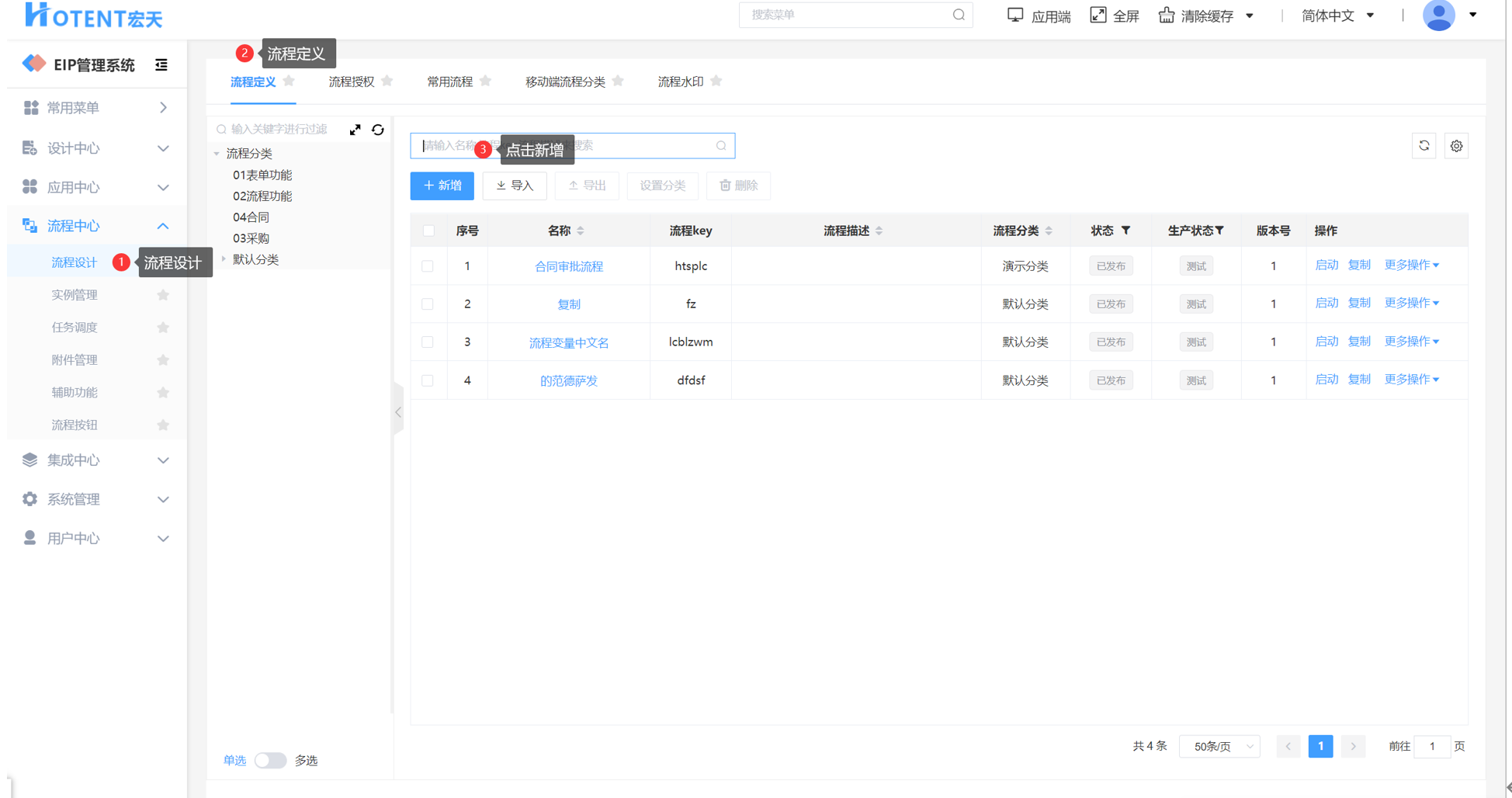

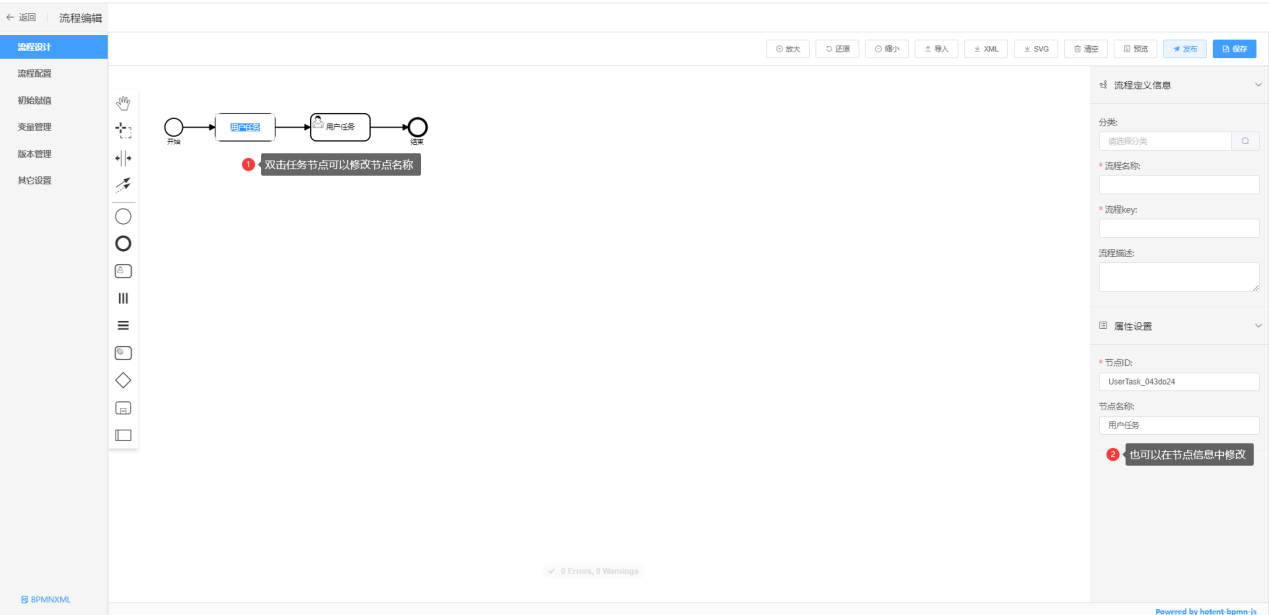

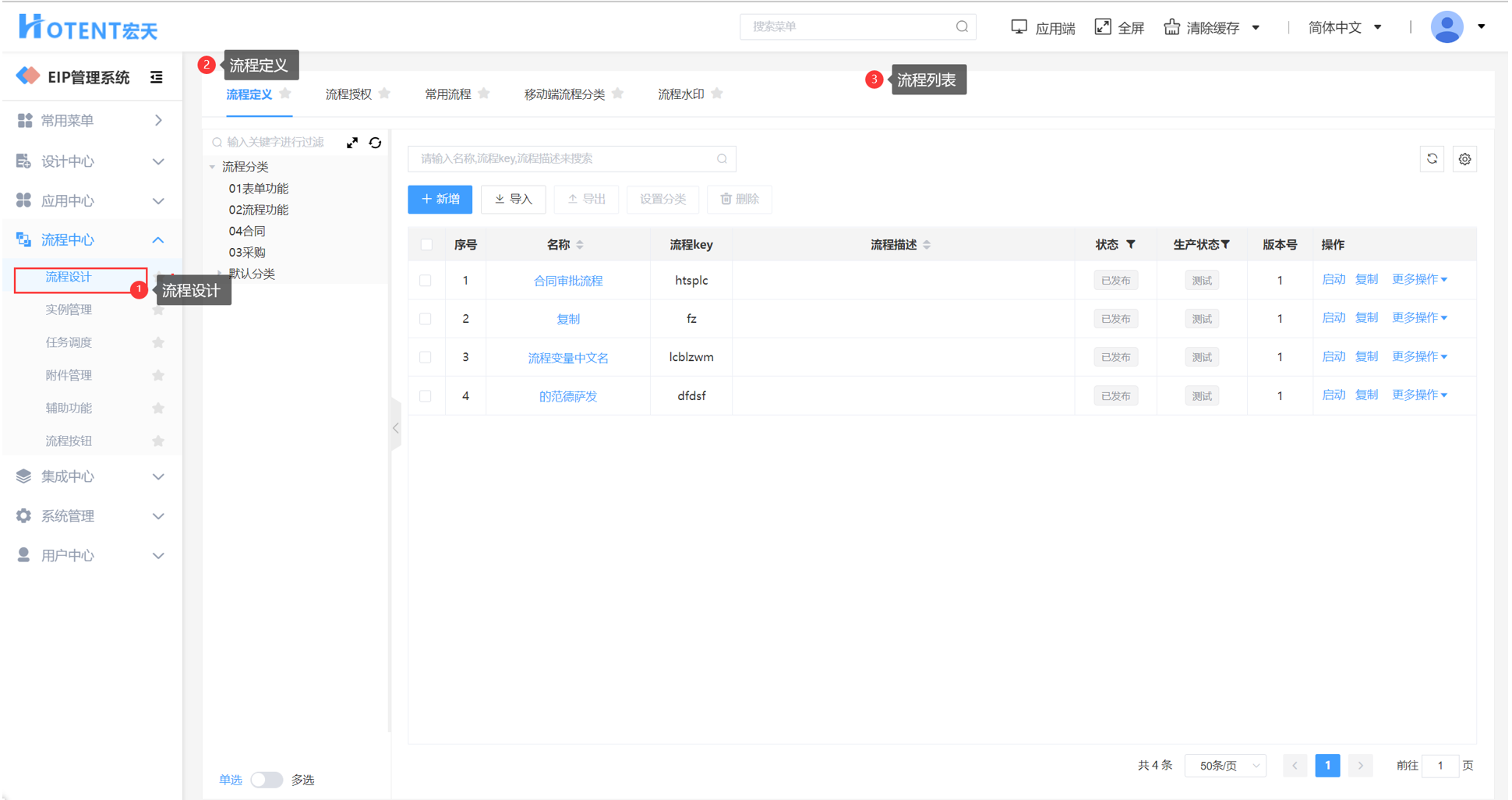

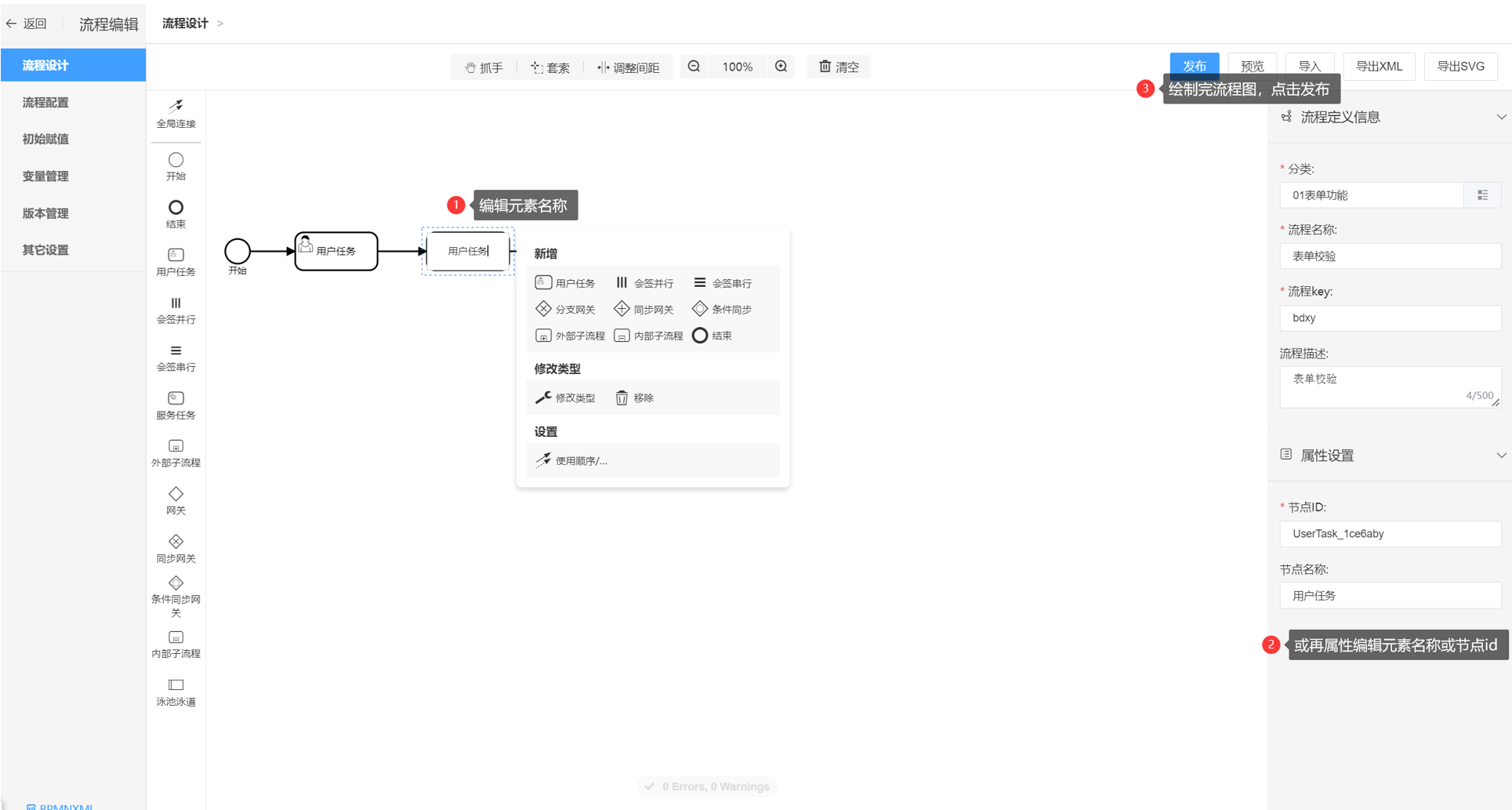

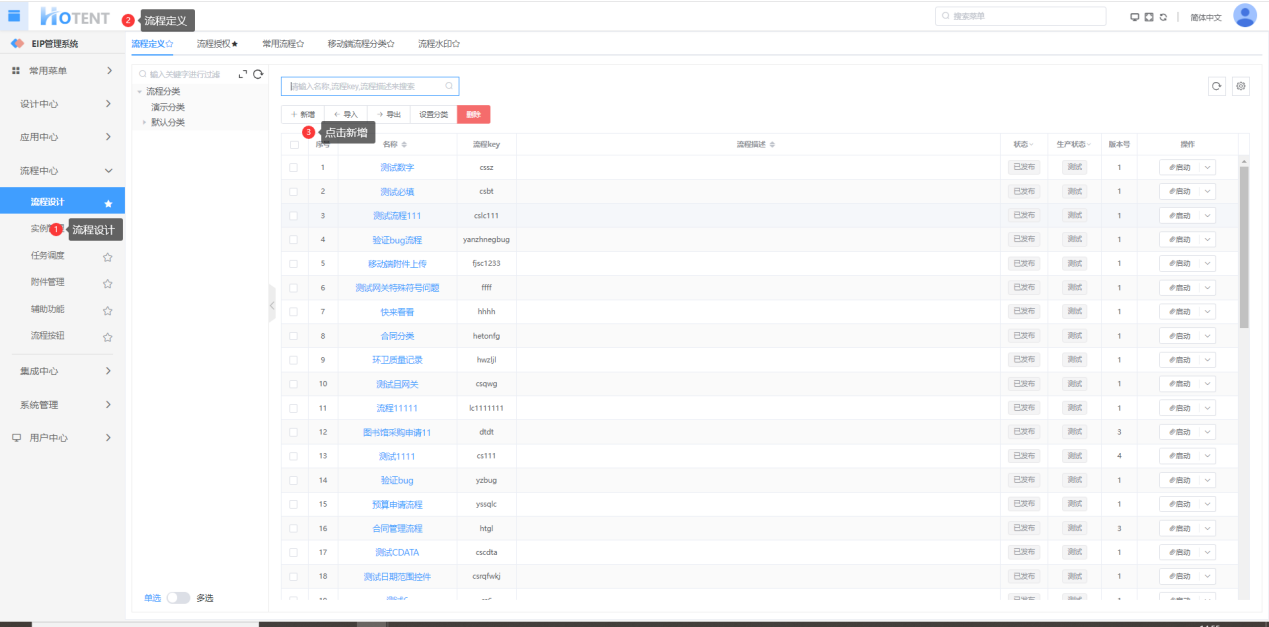

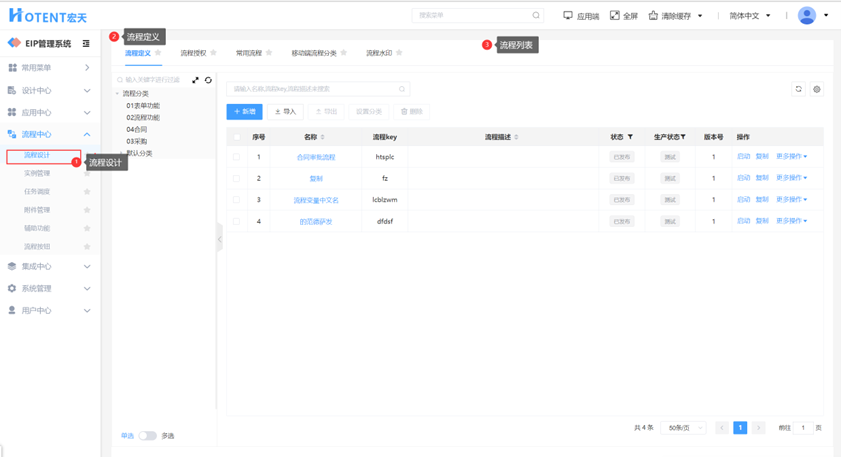

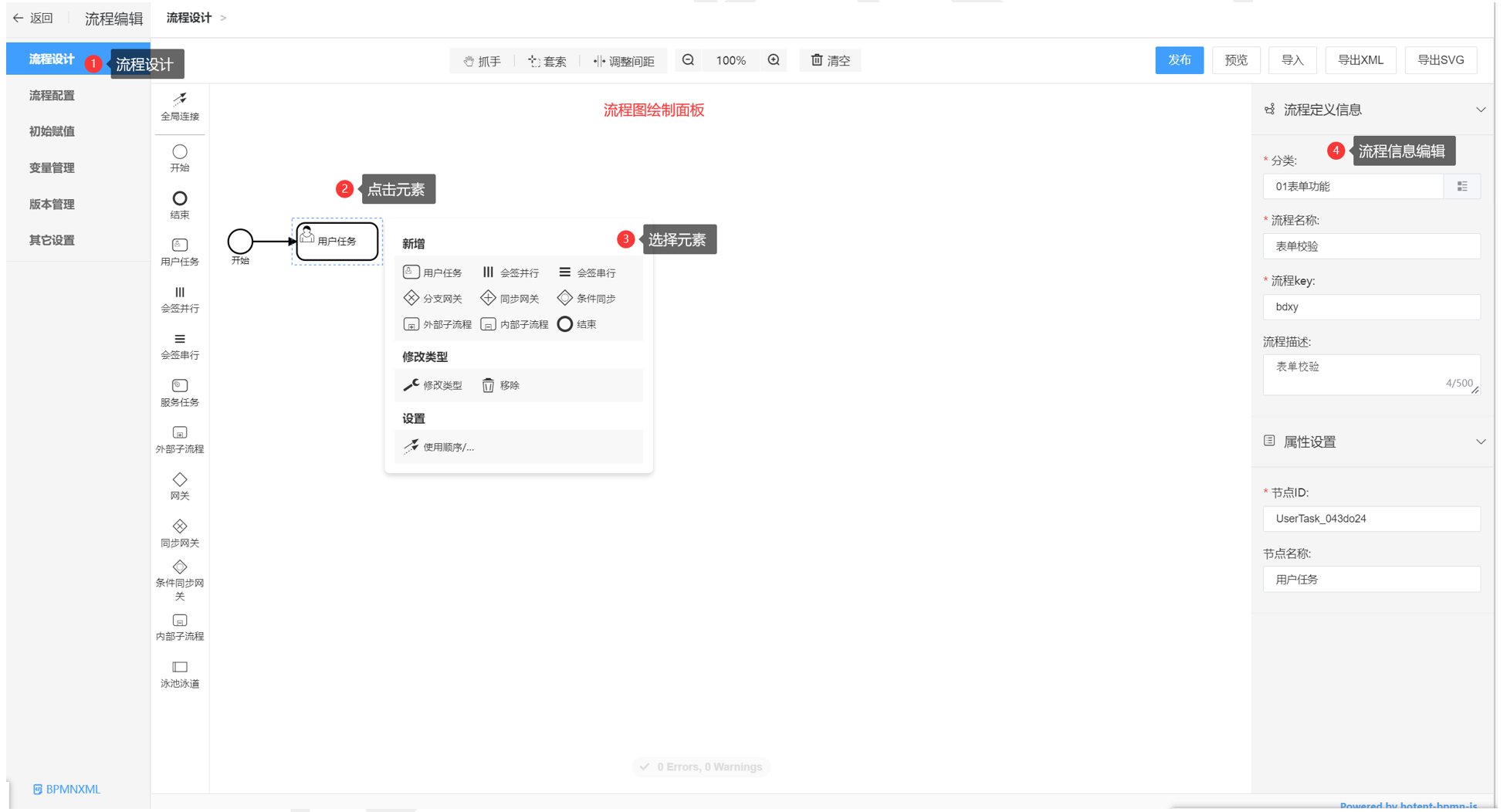

将左边的流程图元素拖到流程图编辑区域设计成符合自己需要的流程图，双击流程图元素和连线，修改元素和连线的名称，元素也可以称为节点，也可以在页面右边的【节点信息】中修改节点和连线名称，


如下所示：

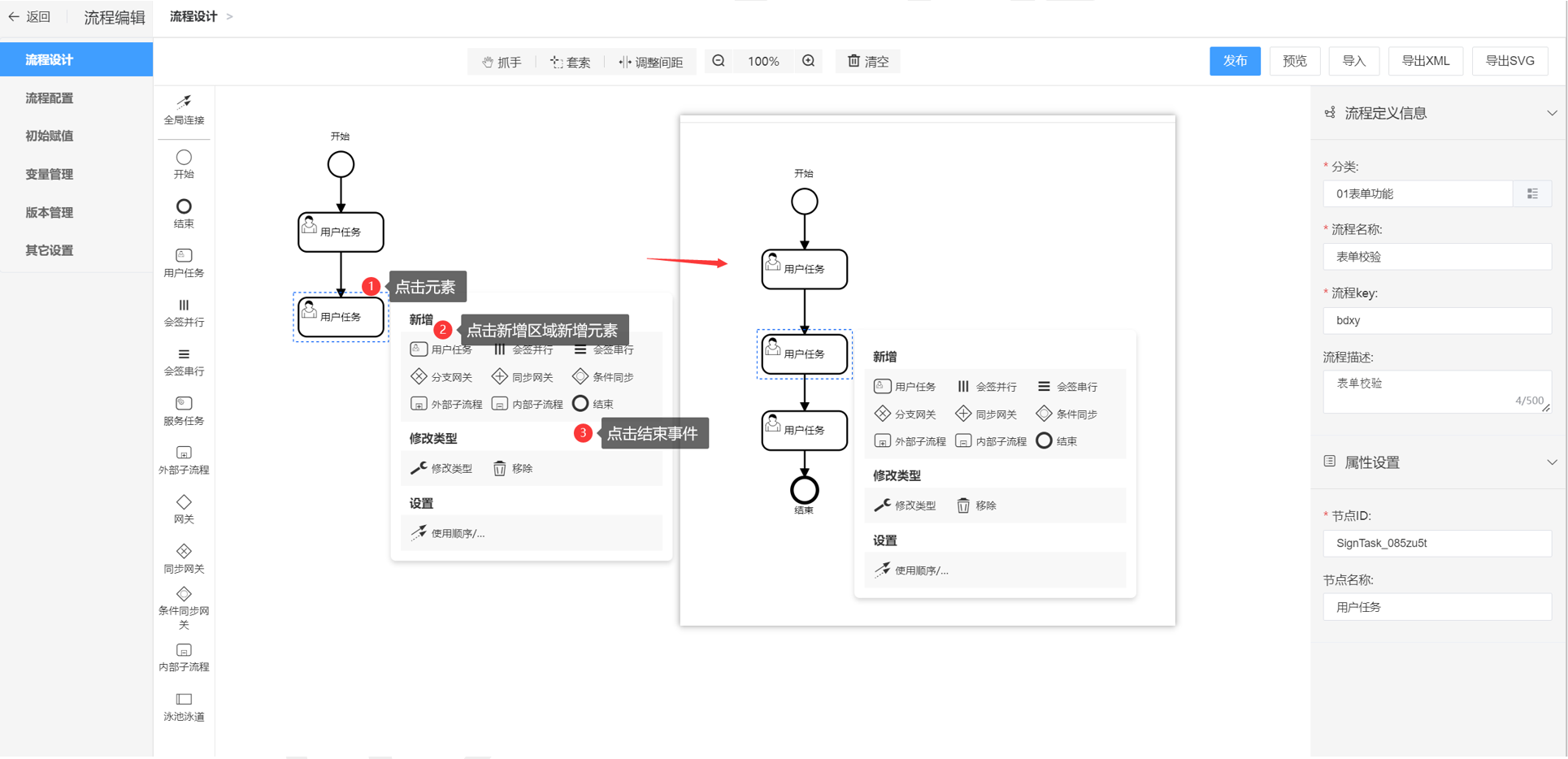

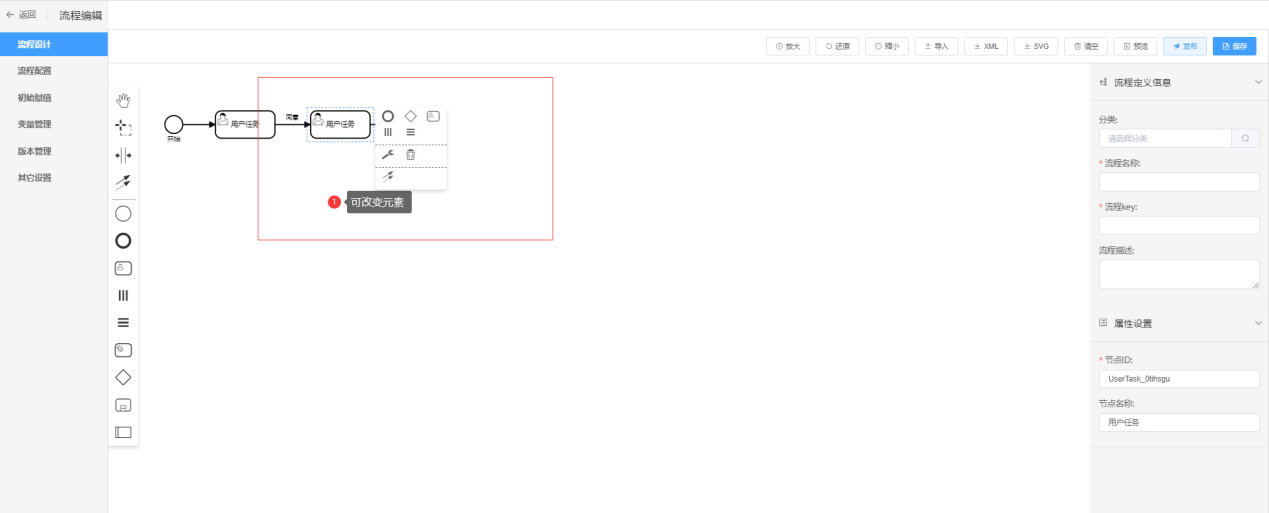

将元素拖到流程图编辑区域后，点击选中元素，在元素的右边显示其他元素，在元素的左下角显示“删除”按钮，在元素的下面显示“改变元素类型”按钮，如下图所示：

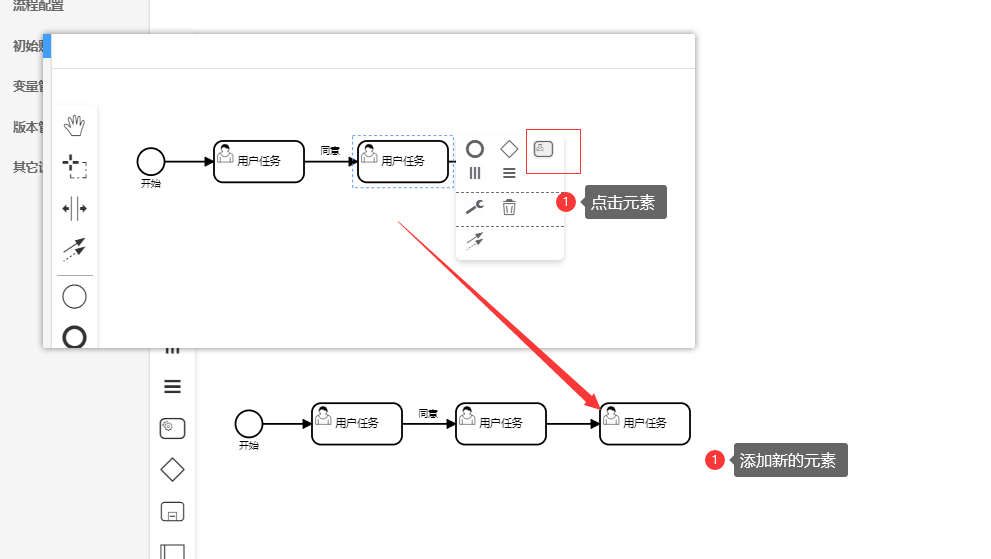

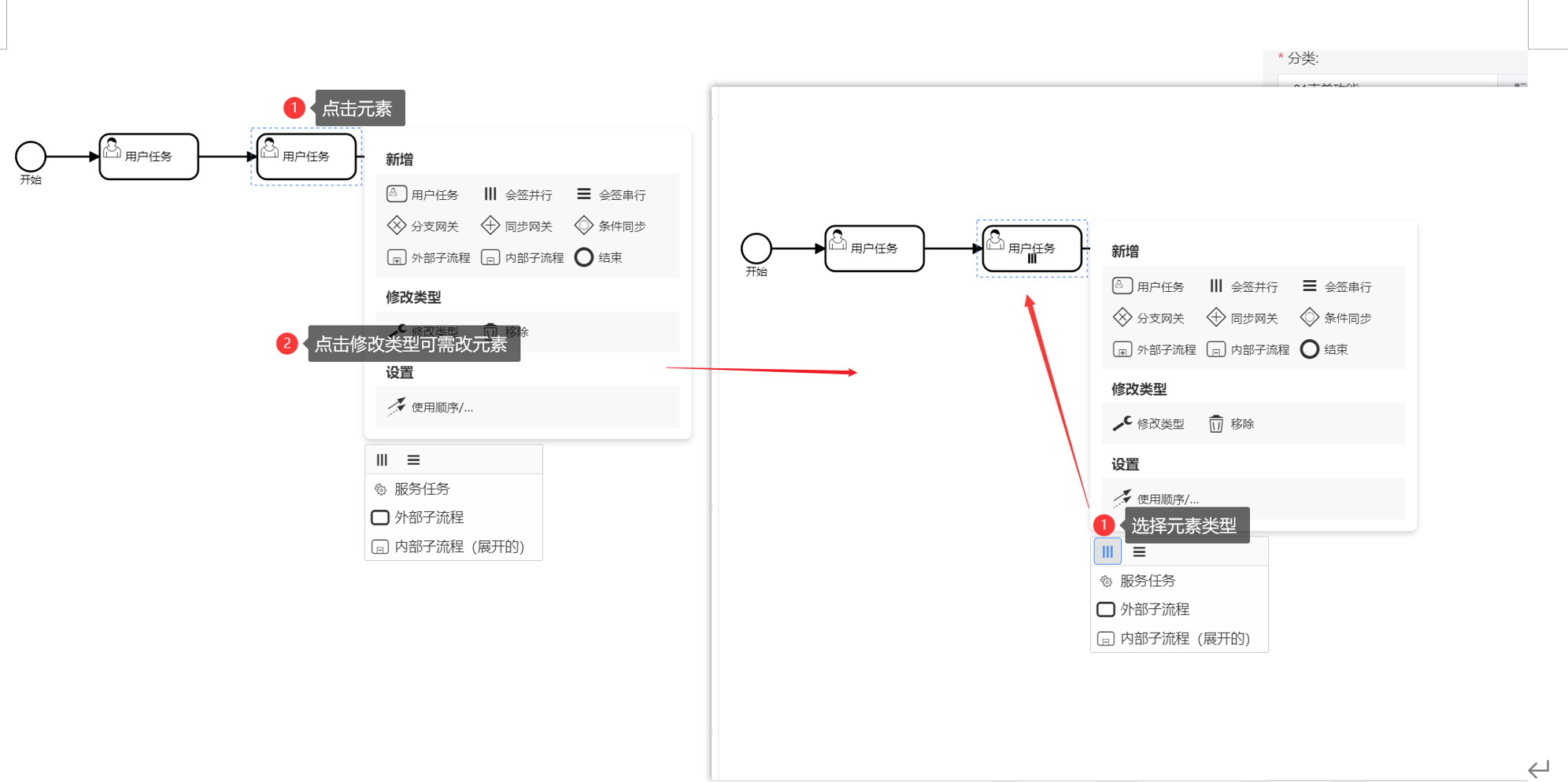

· 点击元素右边的元素，在编辑区域中增加一个元素，两个元素之间有连线连接，如下所示：

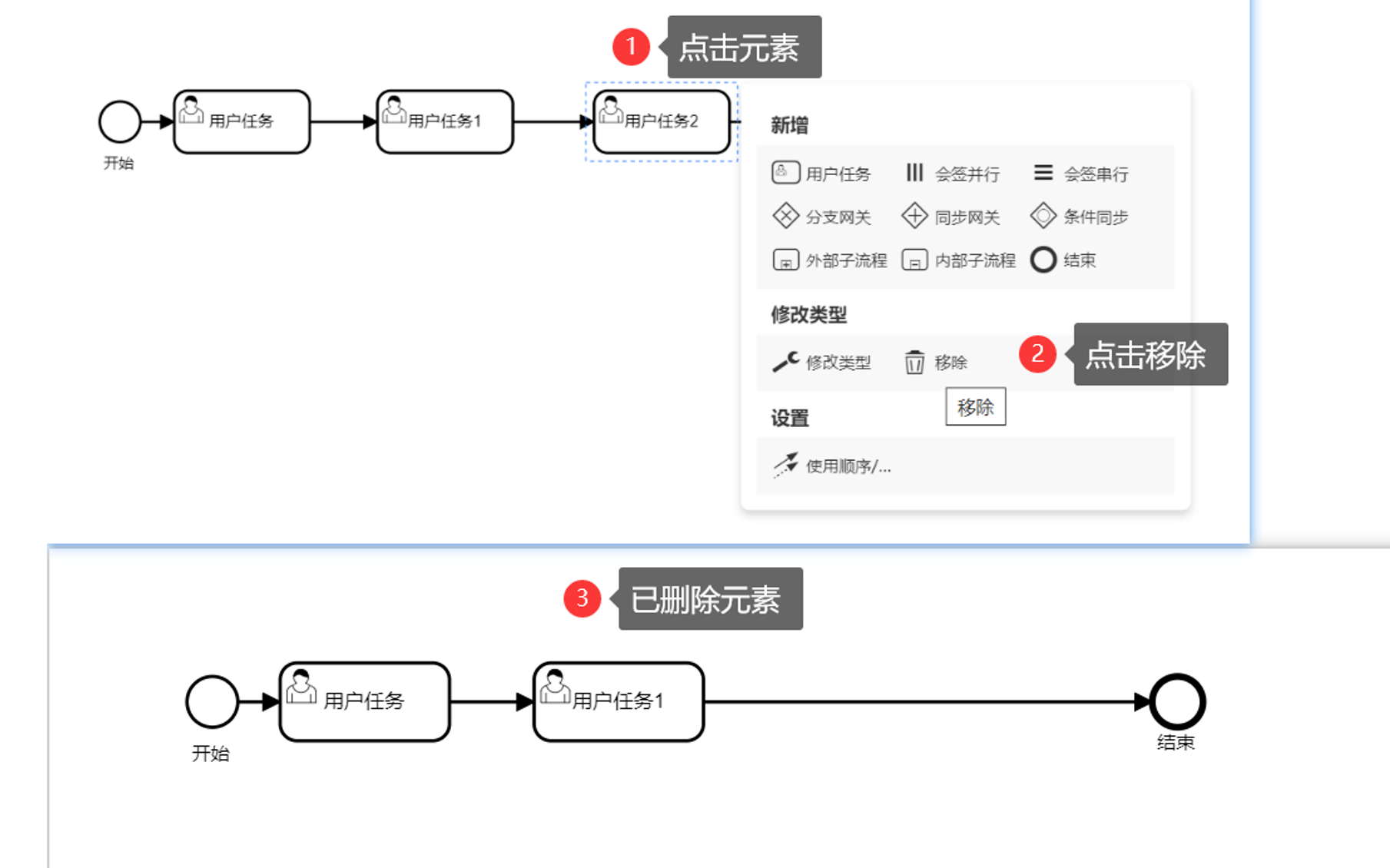

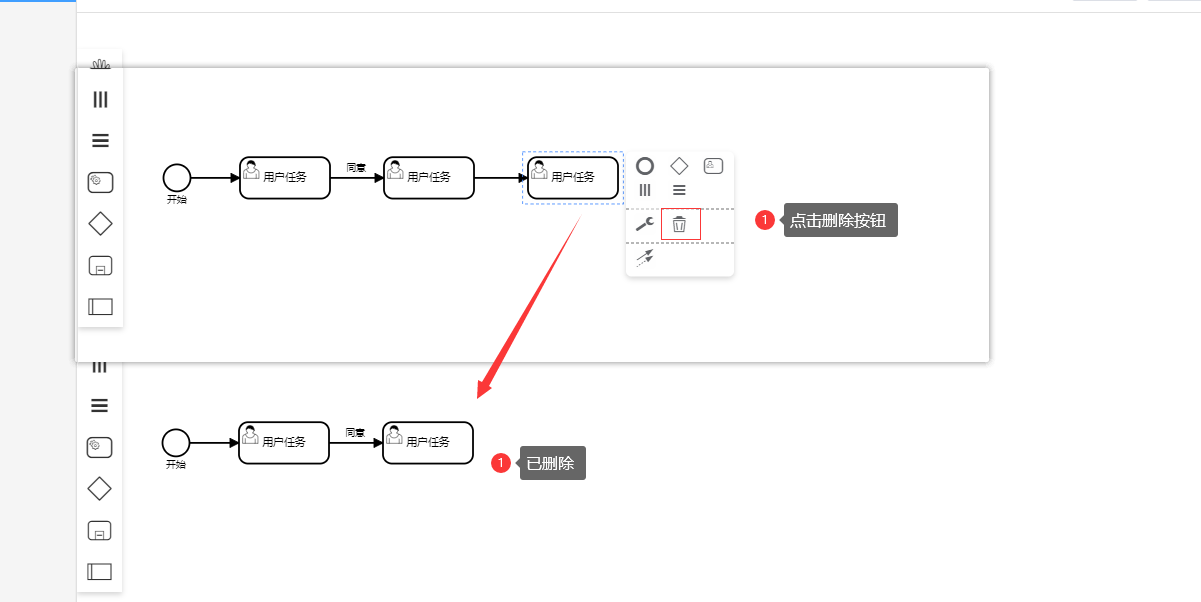

· 点击“删除”按钮，删除选中的元素，如下图所示：


注：改变元素类型时，只能变为相似的元素类型，例如，开始节点只能变为结束节点，用户任务只能变为其他任务，不能变为开始和结束节点，网关只能变为其他类型的网关。
